M310.0050.M10.04.IK
Trennfräser System M310
Materialnummer M3100050M1004IK
HORN Trennfräser System M310 M310.0050.M10.04.IK zum Fräsen
Bitte beachten:Technologieinformationen
ISO_CCTMS
HORN01000115$$
eclass-shortcut
21-18-09-06

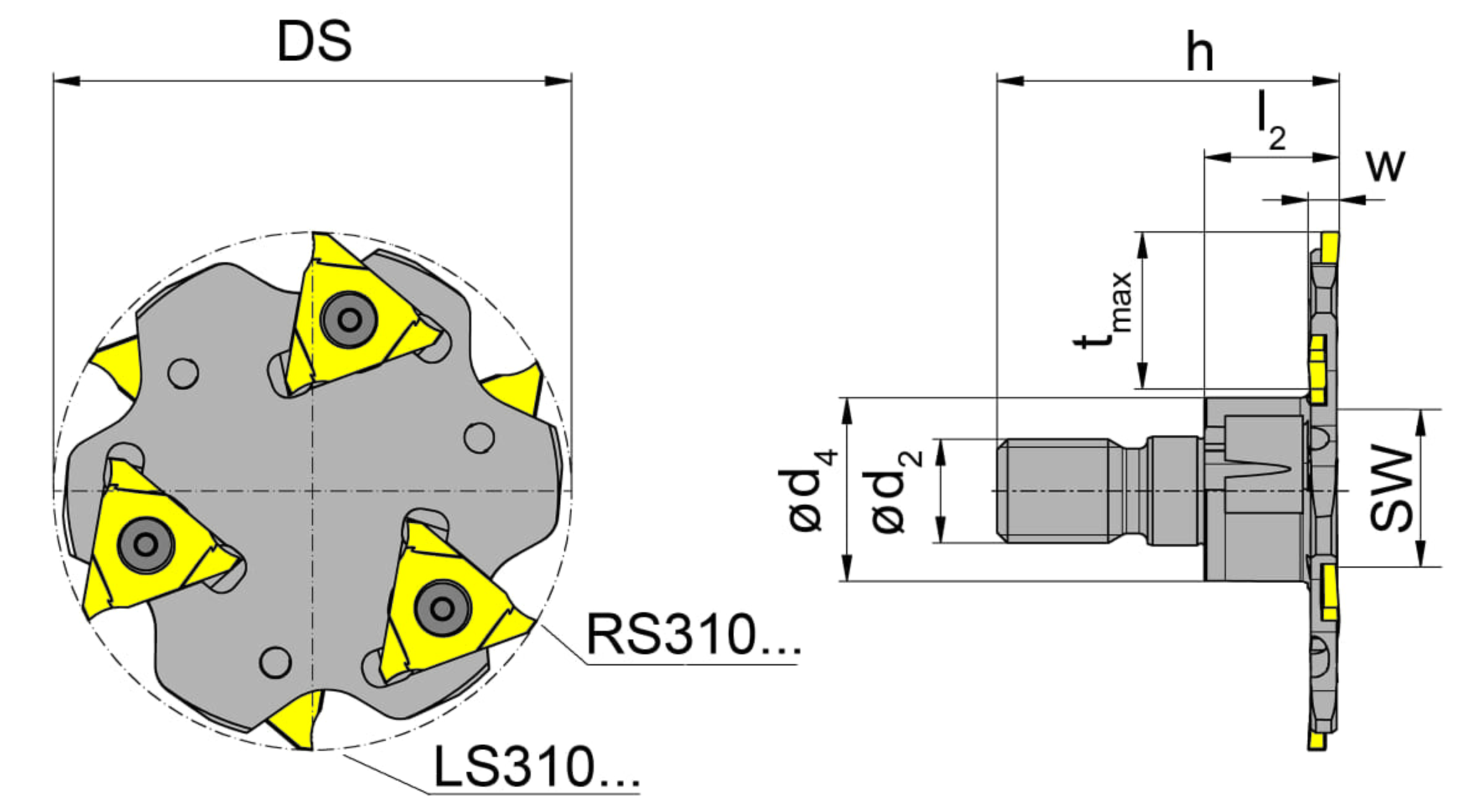

Maximale Frästiefe, Nuttiefe (tmax)
15
mm
Schlüsselweite (SW)
15
mm
Halsdurchmesser an Anschlag (d4)
18
mm
Länge ab Anschlag (l2)
14
mm
Fräsergesamtlänge mit Schneidplatte (h)
34
mm
Linke Wendeschneidplatte (linke WSP)
3x LS310.4023...
Rechte Wendeschneidplatte (rechte WSP)
3x RS310.4023...
Schneidbreite (w)
4
mm
Katalog_CCTMS
10001
DIN_CCTMS
HORN-01000115
Katalog_CCTWS
310023R;310023L
DIN_CCTWS
HORN-310023101R;HORN-310023101L
ISO_CCTWS
HORN310023101R$$$$$;HORN310023101L$$$$$
Zähnezahl (Z)
3
St.
Schneidkreisdurchmesser (Ds)
50
mm
Einschraubgewinde (d2)
M10
