M313.1620.03A
Fraeserschaft
Materialnummer M313162003A

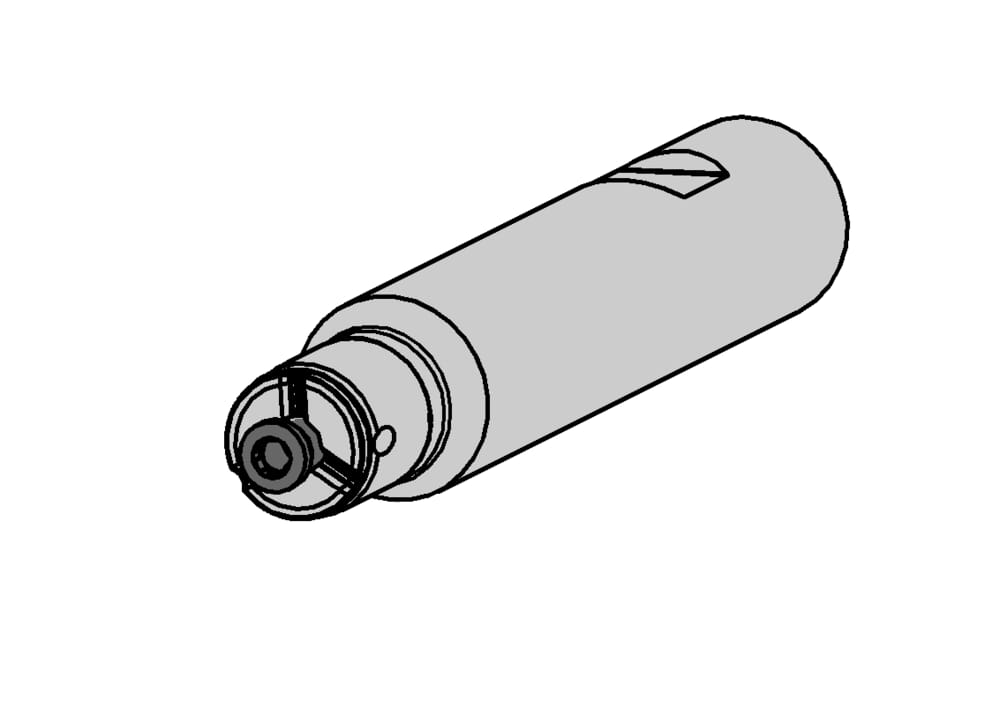

HORN Fraeserschaft M313.1620.03A zum Fräsen
Bitte beachten:Technologieinformationen
DIN_CCTMS
ZYL01600115
eclass-shortcut
21-18-08-90
Form (Form)
HA

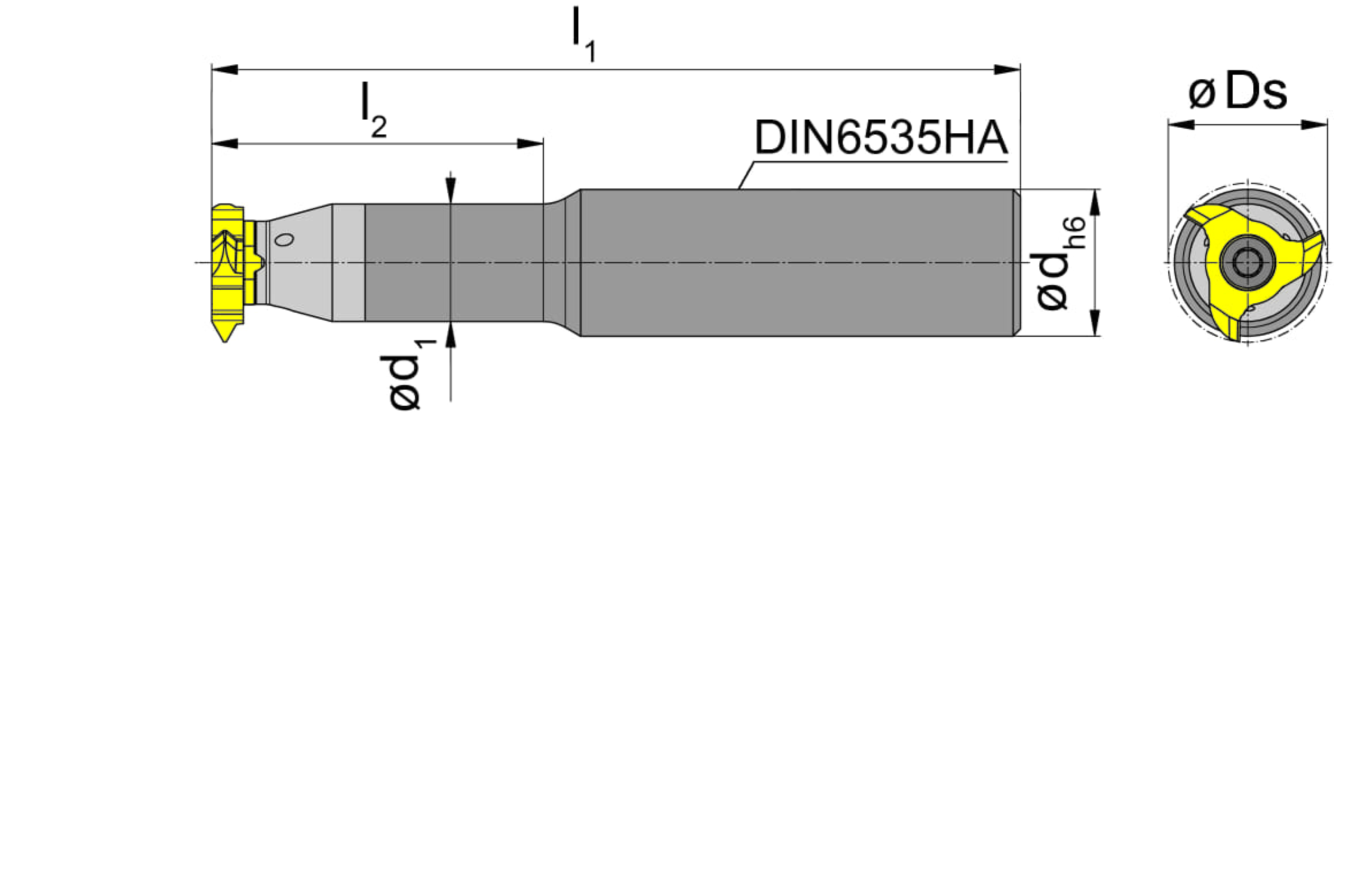

Nutzlänge, Halslänge, Auskraglänge (l2)
85
mm
Gesamtlänge mit Schneidplatte (l1)
160
mm
Kegeldurchmesser (d)
20
mm
Halsdurchmesser (d1)
16
mm
ISO_CCTMS
ZYL01G1600h$06
Katalog_CCTWS
313113R;313113L
DIN_CCTWS
HORN31311384R;HORN-31311384L
ISO_CCTWS
HORN313113$84R$$$$$;HORN313113$84L$$$$$
Schaftdurchmesser (d)
20
mm
| Downloads | |
|---|---|
| M313162003A.DXF | Download |
| M313_1620_03A.STP | Download |
| Alle Dateien herunterladen | |
