M409.0063.A27.W.20
Igelfräser M409
Materialnummer M4090063A27W20

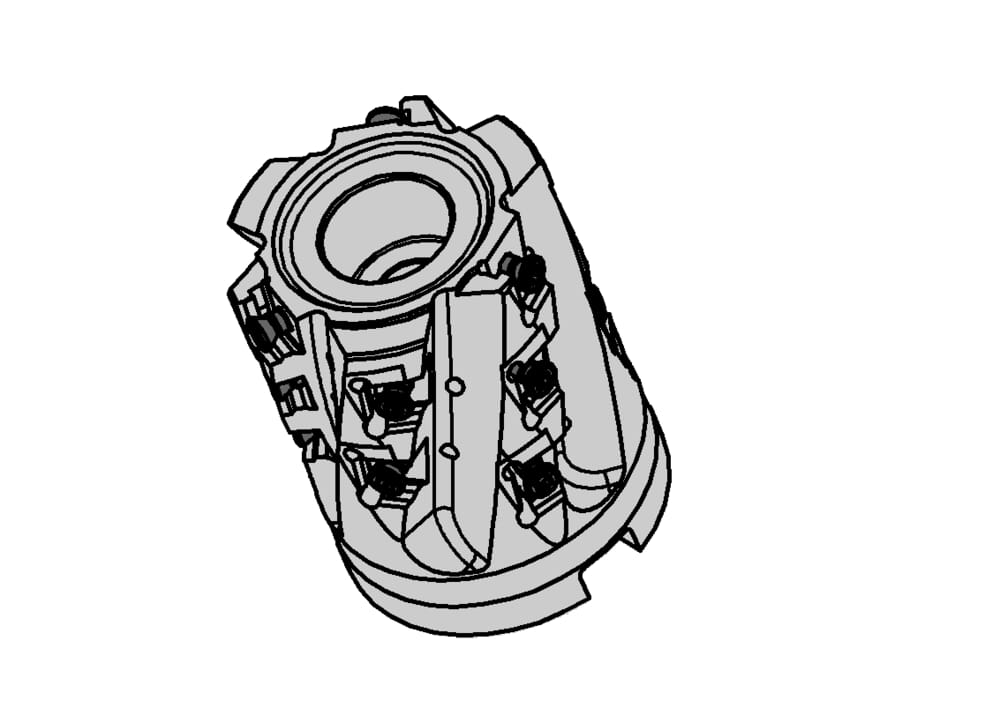

HORN Igelfräser M409 M409.0063.A27.W.20 zum Fräsen
Bitte beachten:Technologieinformationen
Zähnezahl effektiv (Zeff)
4
St.
eclass-shortcut
21-02-91-13

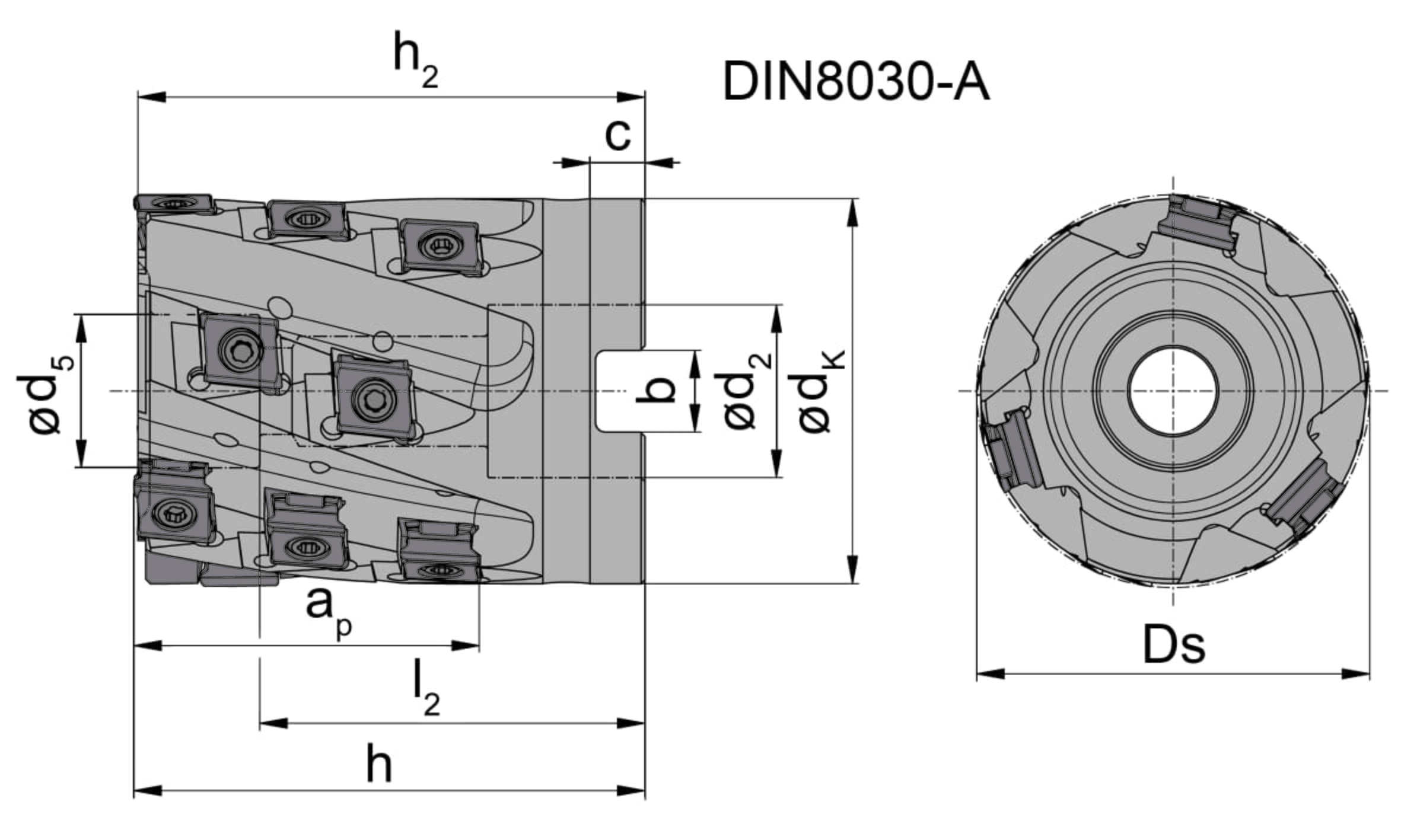

Aufnahmedurchmesser Fräsdorn (dK)
62
mm
Drehzahl maximal (nmax)
11100
Min-1
maximale Zustellung (ap) (ap)
43.2
mm
Tiefe Mitnehmerquernut (C)
7
mm
Breite Mitnehmerquernut (b)
12.4
mm
Länge von Anschlag bis Grund Befestigungsschraubenkopfsenkung (l2)
48.8
mm
Durchmesser Aufnahmebohrung (d2)
27
mm
Senkung für Befestigungsschraubenkopf (d5)
21.5
mm
Fräserlänge ohne Wendeschneidplatte (h2)
64.5
mm
Fräserlänge mit Wendeschneidplatte (h)
65
mm
ISO_CCTMS
FDA22G2200$$$$
DIN_CCTMS
FDA02202210
Katalog_CCTWS
40900R
DIN_CCTWS
HORN-409003R
ISO_CCTWS
HORN40900$$$3R$$$$$
Zähnezahl (Z)
20
St.
Schneidkreisdurchmesser (Ds)
63
mm
Downloads | |
---|---|
M4090063A27W20_20240205_214904676.DXF | Download |
M4090063A27W20.STP | Download |
Alle Dateien herunterladen |
