B108.0012.01
Klemmhalter
Materialnummer B108001201

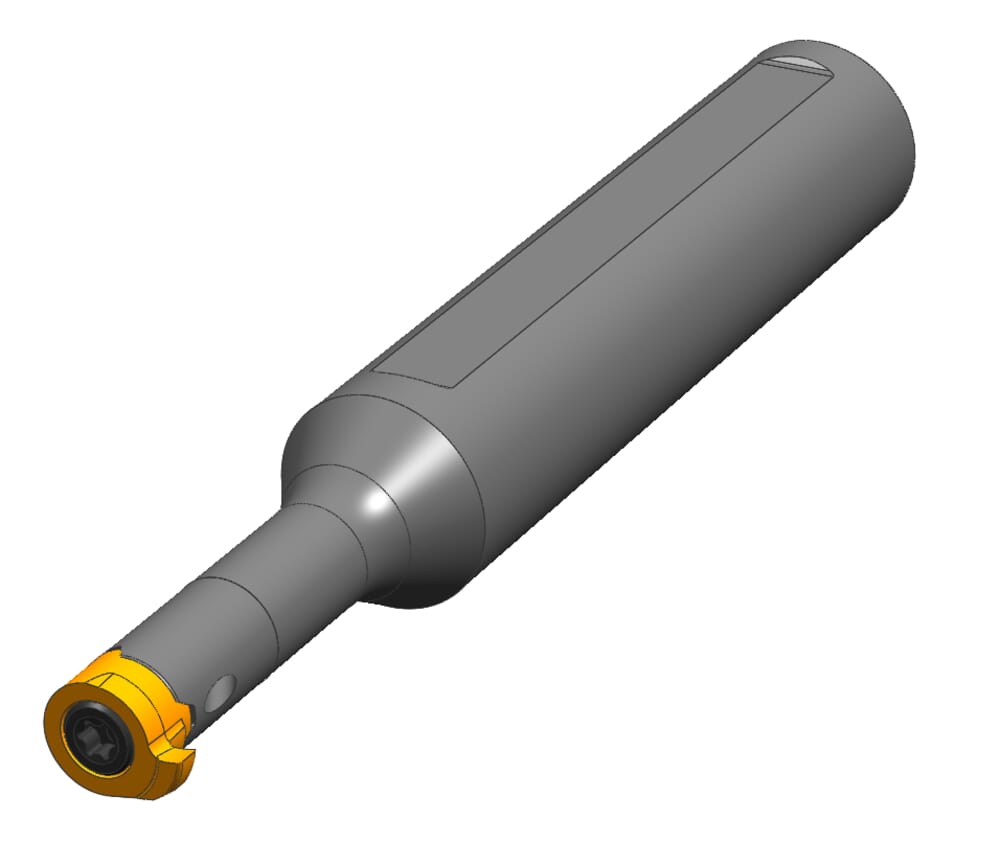

HORN Klemmhalter B108.0012.01 zum Drehen
Bitte beachten:Technologieinformationen
eclass-shortcut
21-18-10-05

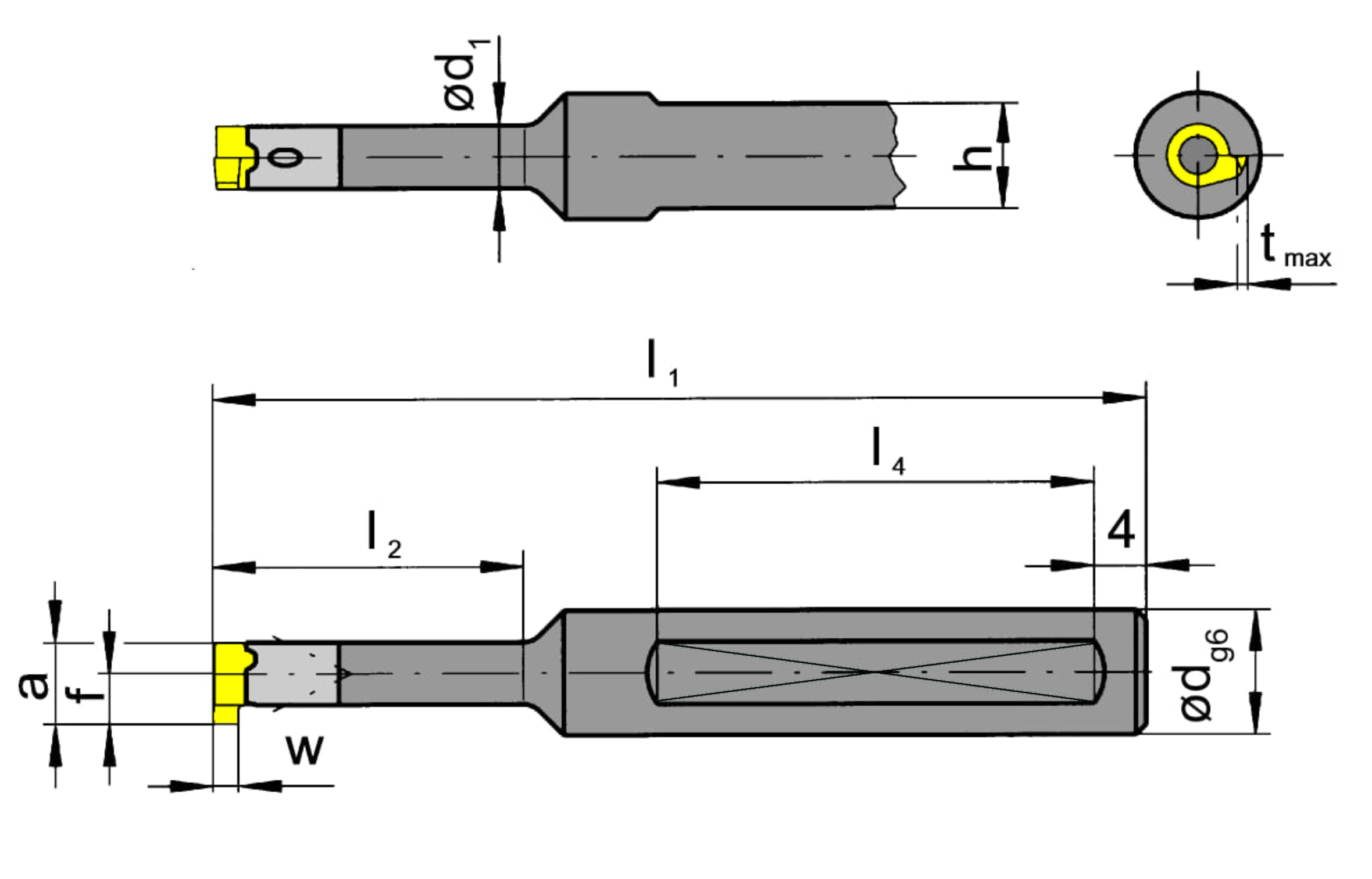

Halsdurchmesser (d1)
6
mm
ISO_CCTMS
ZYL23G1200$$$$
DIN_CCTMS
ZYL01202315
Katalog_CCTWS
108060R;108060L
DIN_CCTWS
HORN-10806084R;HORN-10806084L
ISO_CCTWS
HORN108060$84R$$$$$;HORN108060$84L$$$$$
Schaft-, Spanndurchmesser (d)
12
mm
Länge Spannfläche(n) (l4)
45
mm
Höhe Spannfläche(n) (h)
11
mm
Gesamtlänge (inkl. Schneidplatte) (l1)
80
mm
Auskrag-, Hals-, Nutzlänge (l2)
21
mm
| Downloads | |
|---|---|
| B108001201_20210627_130017987.DXF | Download |
| B108_0012_01_20171121_225459150.STP | Download |
| Alle Dateien herunterladen | |
