LH100.1616.32.63
Klemmhalter
Materialnummer LH10016163263

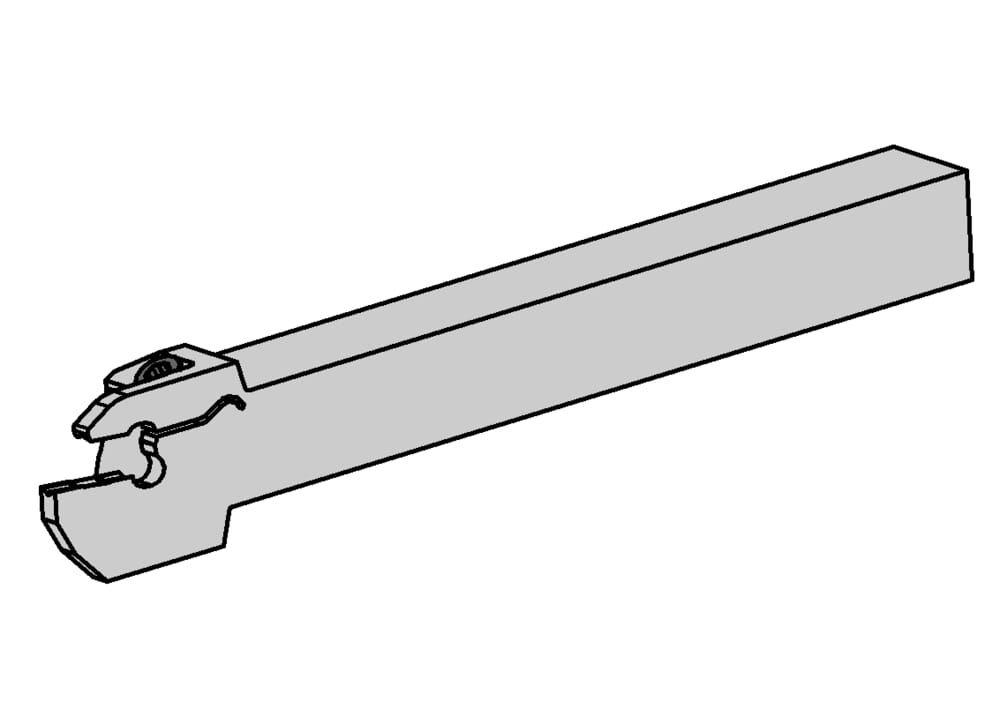

HORN Klemmhalter LH100.1616.32.63 zum Drehen
Bitte beachten:Technologieinformationen
Maximaler Werkstückdurchmesser (Dmax)
34
mm
eclass-shortcut
21-18-10-04
ISO_CCTMS
VKT01A1616$$$$
DIN_CCTMS
VKT16160105
Katalog_CCTWS
100038
DIN_CCTWS
HORN-100030058N
ISO_CCTWS
HORN100030058N$$$$$

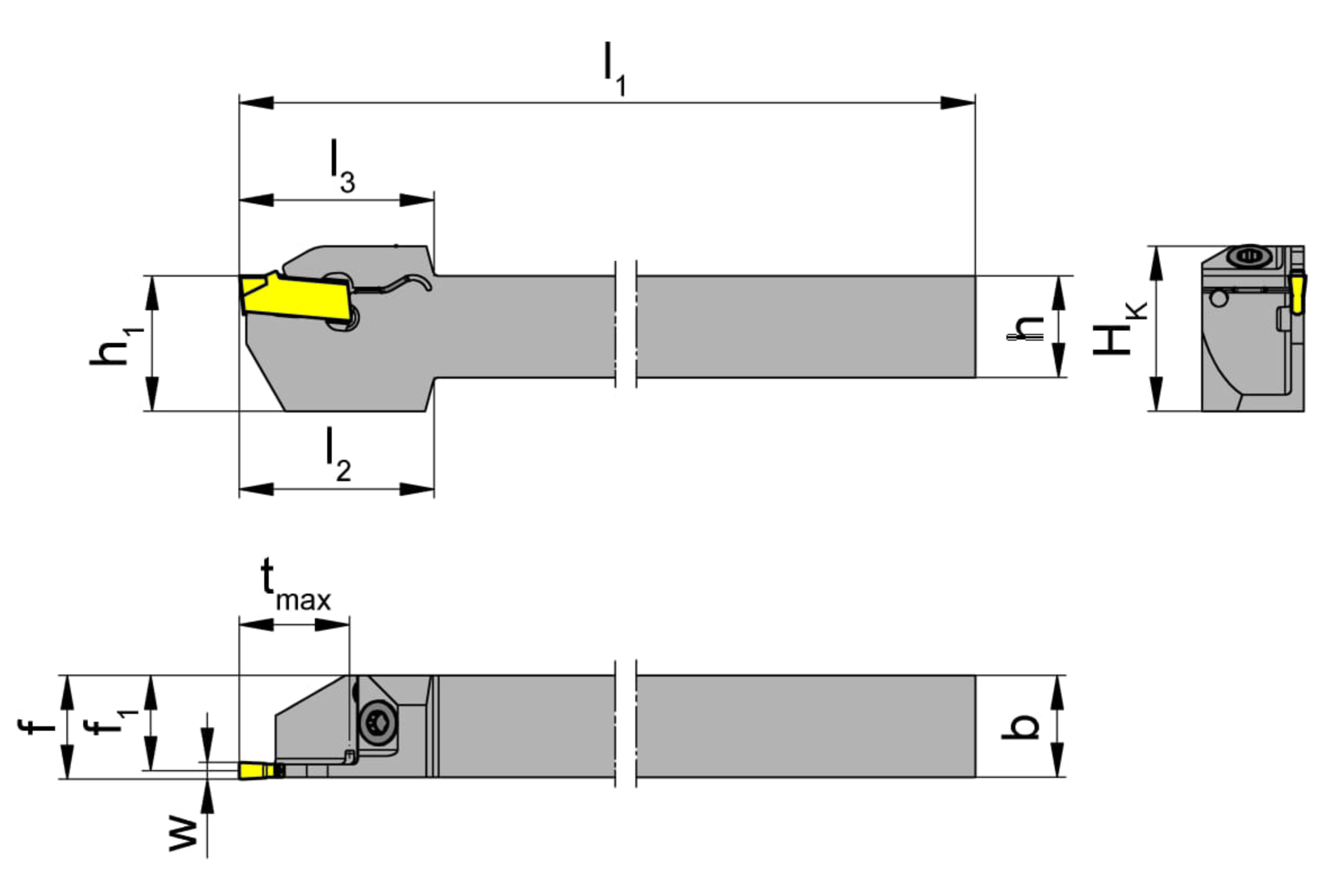

Kopflänge oben (inkl. Schneidplatte) (l3)
27
mm
Einstellmaß (Formel) (f)
f1+w/2
Spitzenhöhe (h1)
16
mm
Maximale Ein-, Abstechtiefe (tmax)
17
mm
Kopfhöhe (HK)
19.5
mm
Schafthöhe (h)
16
mm
Größe (Größe)
3
Gesamtlänge (inkl. Schneidplatte) (l1)
125
mm
Einstellmaß Schneidenmitte (f1)
14.85
mm
Schaftbreite (b)
16
mm
