LH100.2525.21
Klemmhalter
Materialnummer LH100252521

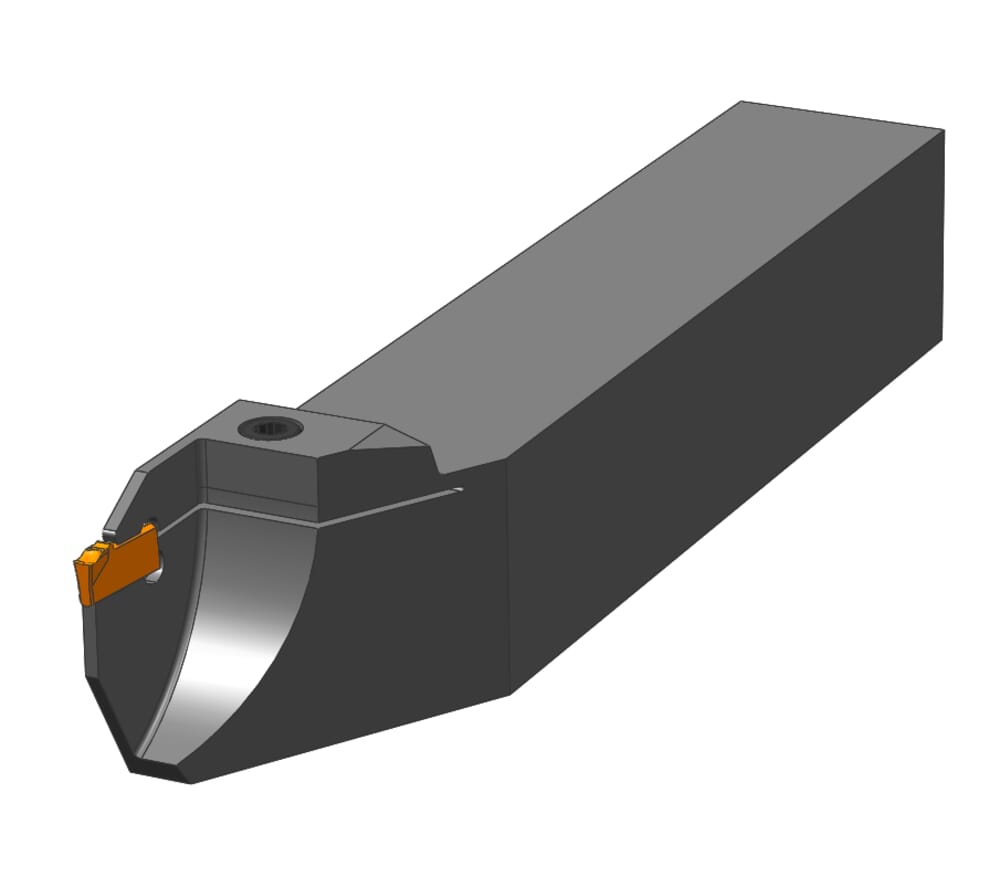

HORN Klemmhalter LH100.2525.21 zum Drehen
Bitte beachten:Technologieinformationen
Maximaler Werkstückdurchmesser (Dmax)
42
mm
eclass-shortcut
21-18-10-04
ISO_CCTMS
VKT01A2525$$$$
DIN_CCTMS
VKT25250105
Katalog_CCTWS
100018
DIN_CCTWS
HORN-100010058N
ISO_CCTWS
HORN100010058N$$$$$
Kopflänge oben (inkl. Schneidplatte) (l3)
33.5
mm
Einstellmaß (Formel) (f)
f1+w/2
Spitzenhöhe (h1)
25
mm
Maximale Ein-, Abstechtiefe (tmax)
21
mm
Kopfhöhe (HK)
30
mm
Schafthöhe (h)
25
mm
Größe (Größe)
1
Gesamtlänge (inkl. Schneidplatte) (l1)
150
mm
Einstellmaß Schneidenmitte (f1)
24.3
mm
Schaftbreite (b)
25
mm
| Downloads | |
|---|---|
| LH100252521_20210626_070935641.DXF | Download |
| LH100_2525_21_20171121_222847697.STP | Download |
| Alle Dateien herunterladen | |
