LH100.3225.3.06
Klemmhalter
Materialnummer LH1003225306

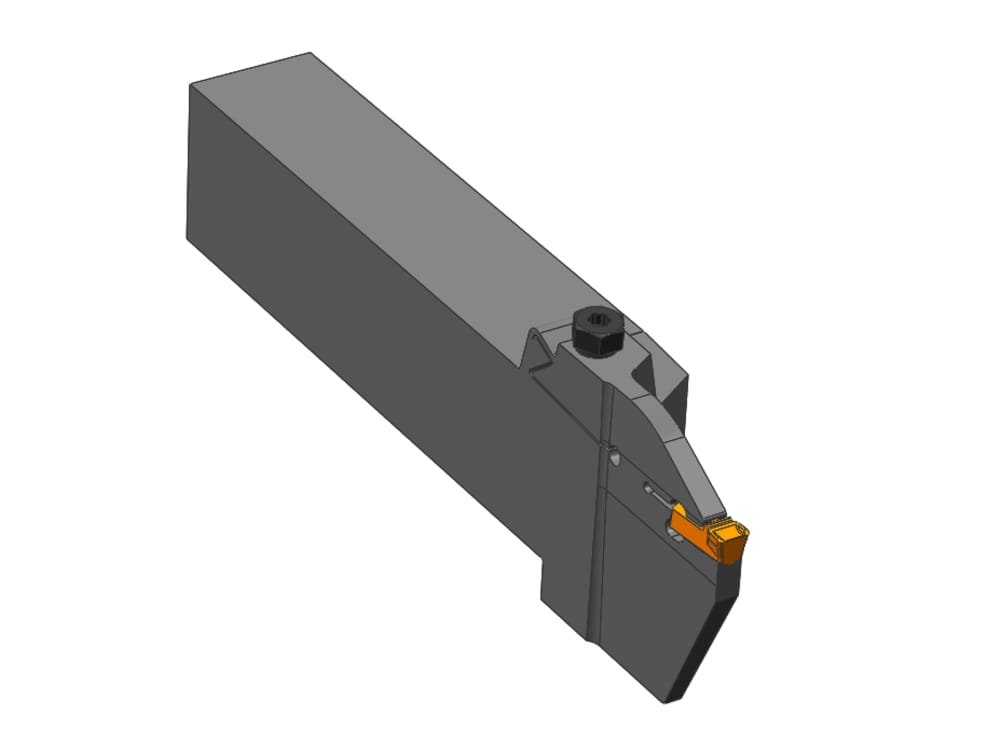

HORN Klemmhalter LH100.3225.3.06 zum Drehen
Bitte beachten:Technologieinformationen
Einstellmaß (Formel) (f)
f1+w/2
eclass-shortcut
21-18-10-04
ISO_CCTMS
VKT01A3225$$$$
DIN_CCTMS
VKT32250105
Katalog_CCTWS
100068
DIN_CCTWS
HORN-100060058N
ISO_CCTWS
HORN100060058N$$$$$

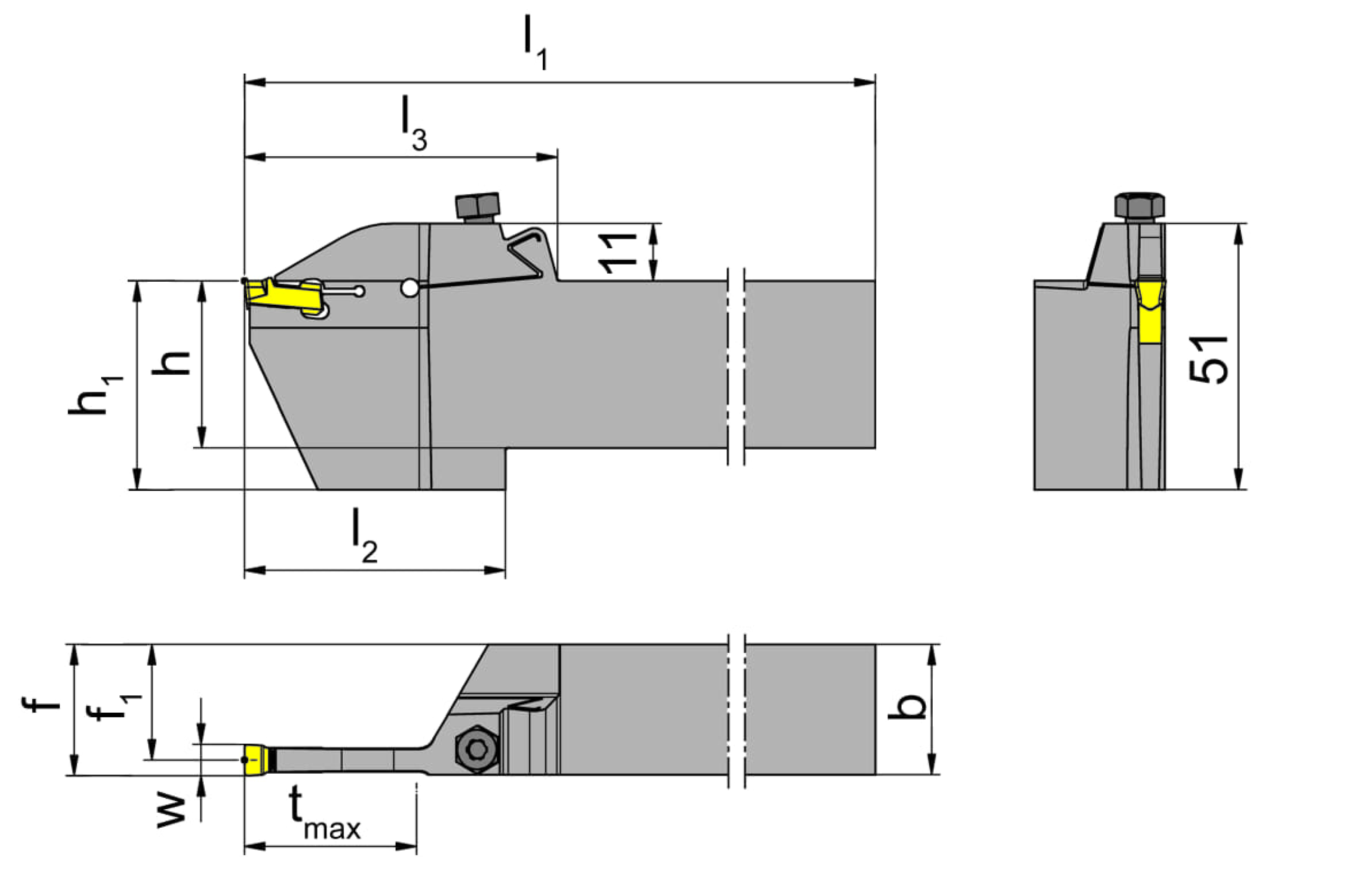

Kopflänge oben (inkl. Schneidplatte) (l3)
60
mm
Kopflänge unten (inkl. Schneidplatte) (l2)
50
mm
Spitzenhöhe (h1)
40
mm
Maximale Ein-, Abstechtiefe (tmax)
33
mm
Schafthöhe (h)
32
mm
Größe (Größe)
6
Gesamtlänge (inkl. Schneidplatte) (l1)
170
mm
Einstellmaß Schneidenmitte (f1)
22.2
mm
Schaftbreite (b)
25
mm
| Downloads | |
|---|---|
| LH1003225306.DXF | Download |
| LH100_3225_36.STP | Download |
| Alle Dateien herunterladen | |
