RB110.00C4.2.2.02
Klemmhalter
Materialnummer RB11000C42202

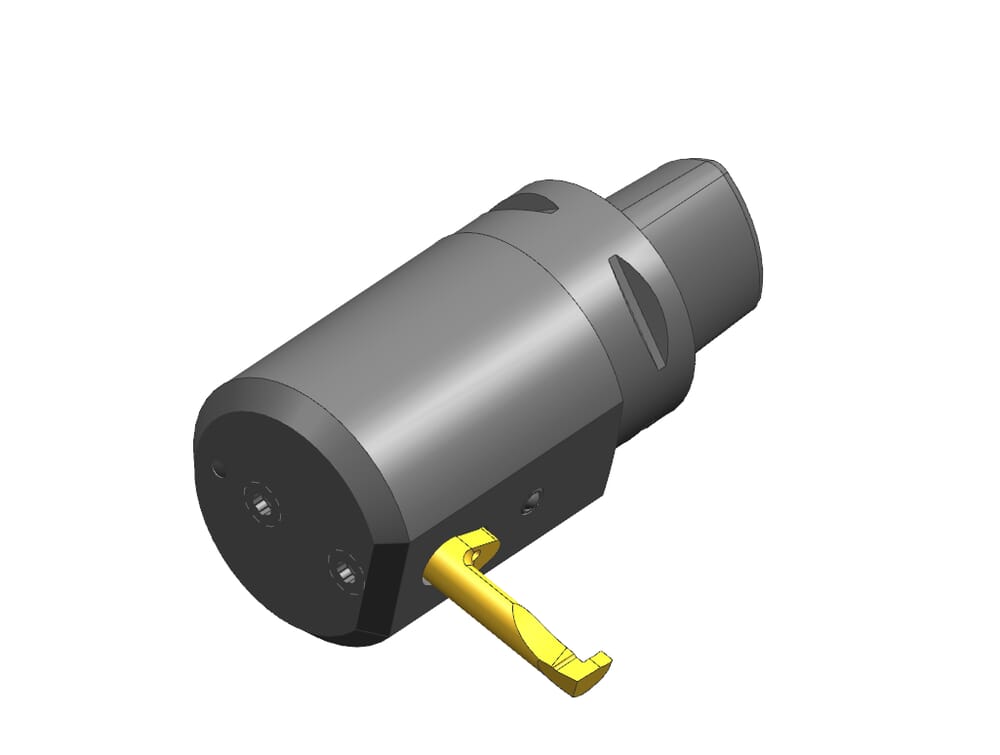

HORN Klemmhalter RB110.00C4.2.2.02 zum Drehen
Bitte beachten:Technologieinformationen
eclass-shortcut
21-18-10-05

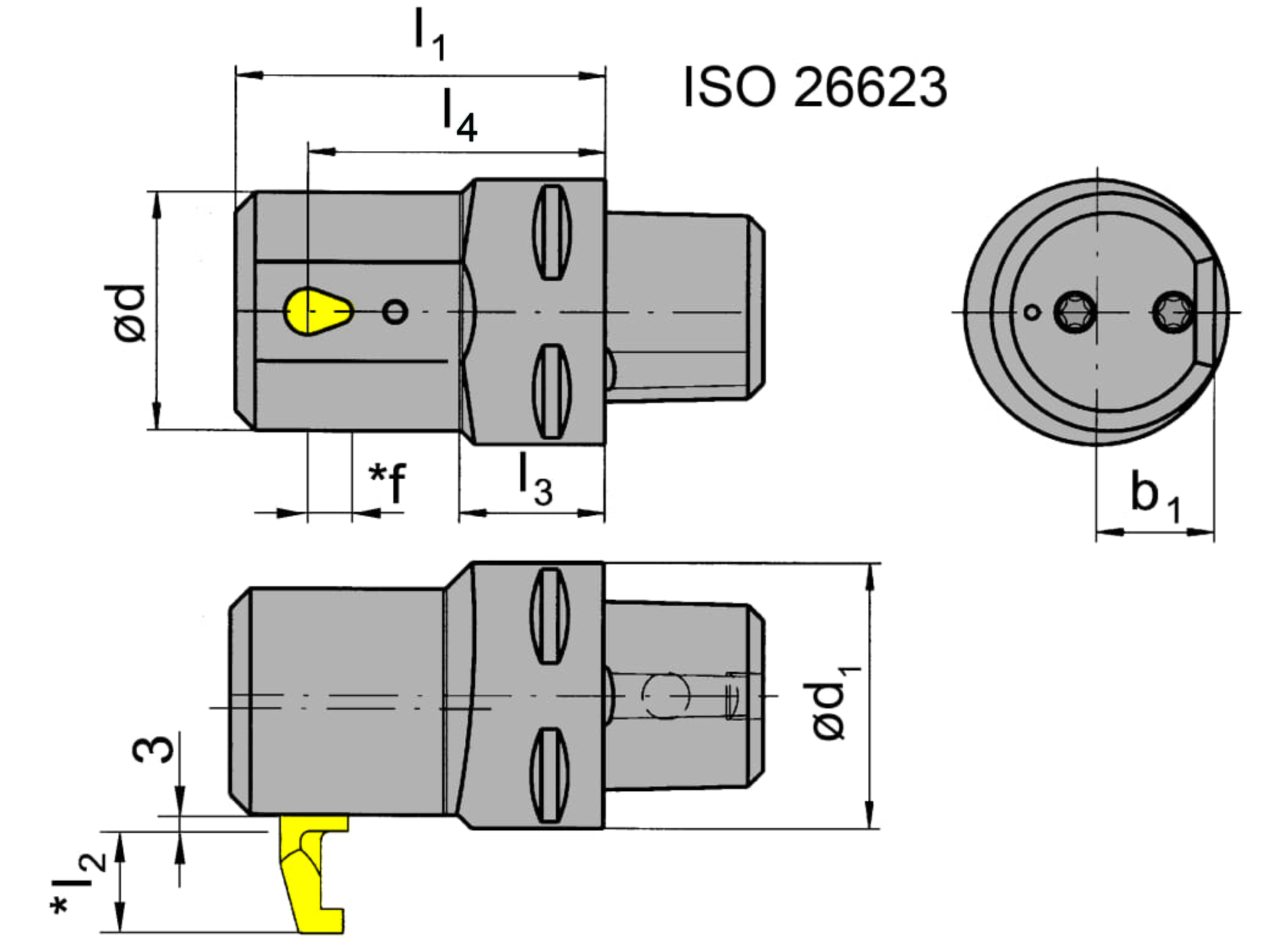

Halsdurchmesser (d)
36
mm
ISO_CCTMS
CCS01C0400$$$$
DIN_CCTMS
CCS04000195
Katalog_CCTWS
110260
DIN_CCTWS
HORN-11026095N
ISO_CCTWS
HORN110260$95N$$$$$
Länge Ansschlag bis Mitte Platte (l4)
45
mm
Länge ab Bund (l1)
56
mm
Bunddurchmesser (d1)
40
mm
Bunddicke (l3)
22
mm
Abstand von Mitte (b1)
18
mm
| Downloads | |
|---|---|
| RB11000C42202.DXF | Download |
| RB110_00C4_2_2_02.STP | Download |
| Alle Dateien herunterladen | |
