217.4120.53 TN32
Inserts
Part number 217412053TN32
HORN Inserts 217.4120.53 TN32 for Turning
Please note:Technical instructions

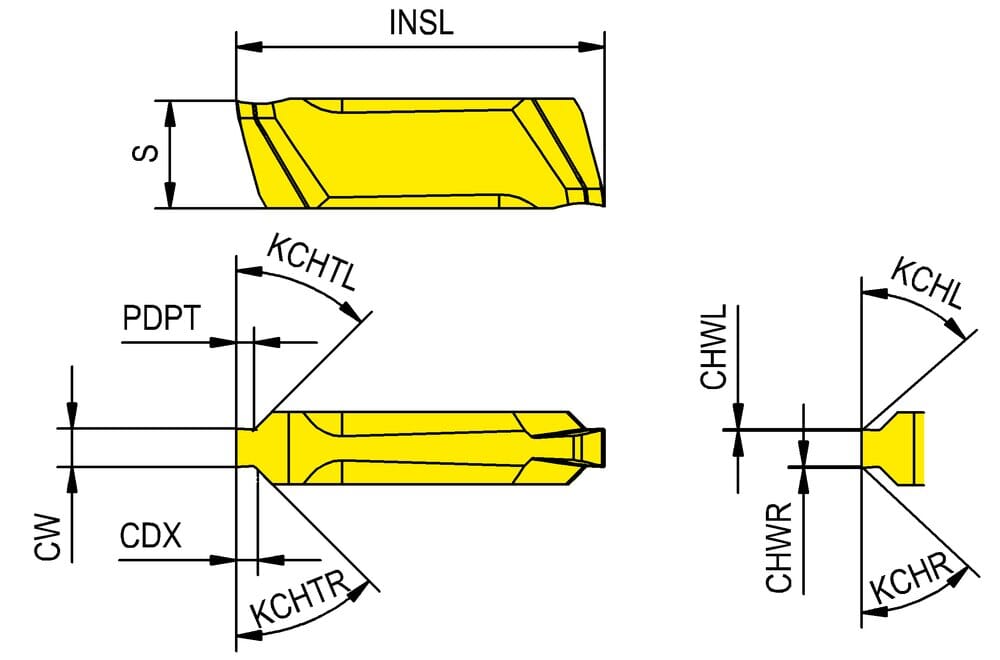

Wide retaining ring (RTRG)
4.15 mm
Flank chamfer angle right hand (KCHTR)
45 °
Flank chamfer angle left hand (KCHTL)
45 °
Corner chamfer angle right hand (KCHR)
45 °
Corner chamfer angle left hand (KCHL)
45 °
Corner chamfer width right hand (CHWR)
0.05 mm
Corner chamfer width left hand (CHWL)
0.05 mm
Cutting edge height (S)
4.9 mm
profile depth insert (PDPT)
1.85 mm
Insert length (INSL)
16.75 mm
Cutting width (CW)
4.29 mm
Cutting depth maximum (CDX)
2 mm
| Downloads | |
|---|---|
| 217_4120_53_TN32-DXF.DXF | Download |
| 217_4120_53_TN32-STP.STP | Download |
| 217_4120_53_TN32-ISO.XML | Download |
| 217_4120_53_TN32-DIN.XML | Download |
| Download all files | |
