312.0020.40 K10
Inserts
Part number 312002040K10
HORN Inserts 312.0020.40 K10 for Turning
Please note:Technical instructions

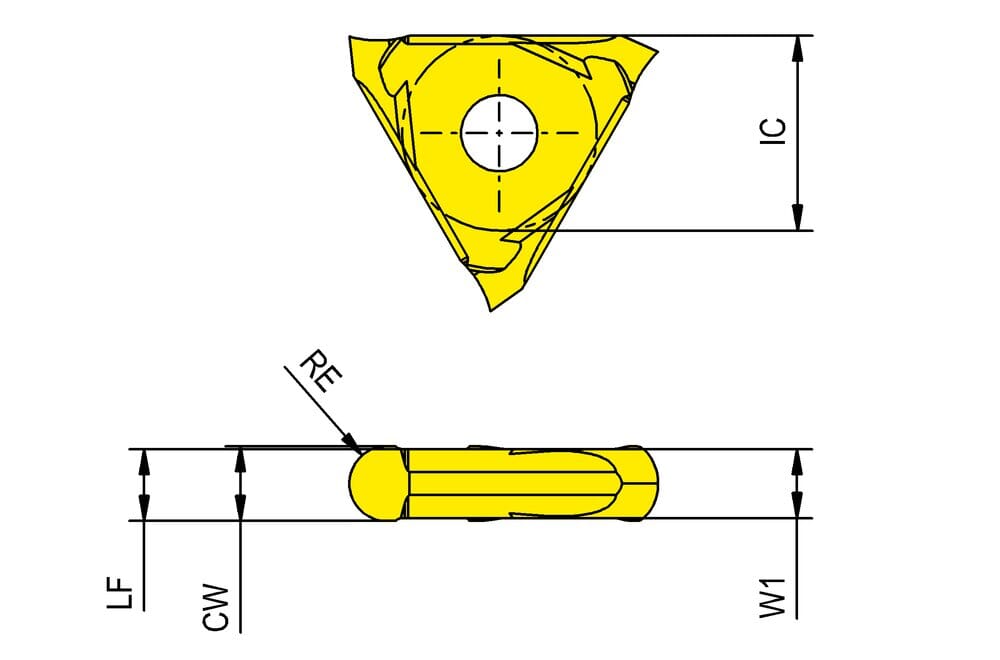

Einbeschriebener Kreis (IC)
13 mm
Schneidenplattenbreite (W1)
3.6 mm
Eckenradius (RE)
2 mm
Funktionslänge (LF)
3.8 mm
Schnittbreite, Nennmaß (CW)
4 mm
Schnitttiefe, max. (CDX)
2.8 mm
| Downloads | |
|---|---|
| 312_0020_40_K10-DXF.DXF | Download |
| 312_0020_40_K10-STP.STP | Download |
| 312_0020_40_K10-ISO.XML | Download |
| 312_0020_40_K10-DIN.XML | Download |
| Download all files | |
