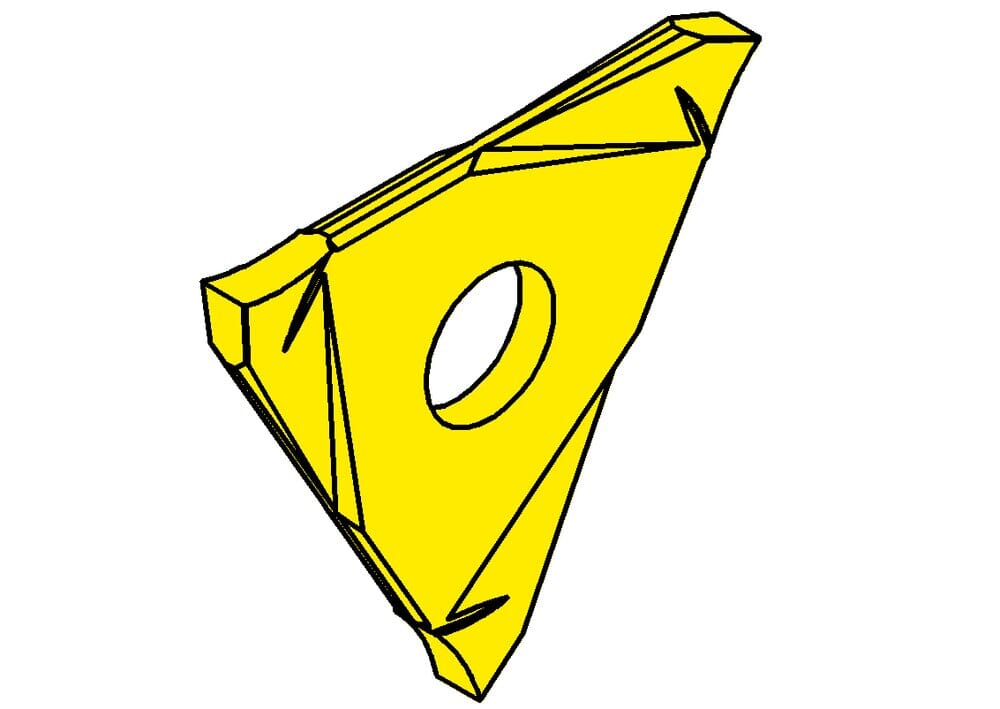

312.0110.00 TF45
Inserts
Part number 312011000TF45
HORN Inserts 312.0110.00 TF45 for Turning
Please note:Technical instructions
Breite Sicherungsring (RTRG)
1.1 mm
Eckfasenwinkel, rechts (KCHR)
45 °
Eckfasenwinkel, links (KCHL)
45 °
Eckenfasenbreite rechts (CHWR)
0.05 mm
Eckenfasenbreite links (CHWL)
0.05 mm
Einbeschriebener Kreis (IC)
13 mm
Schneidenplattenbreite (W1)
0.83 mm
Funktionslänge (LF)
1.03 mm
Schnittbreite, Nennmaß (CW)
1.23 mm
| Downloads | |
|---|---|
| 312_0110_00_TF45-DXF.DXF | Download |
| 312_0110_00_TF45-STP.STP | Download |
| 312_0110_00_TF45-ISO.XML | Download |
| 312_0110_00_TF45-DIN.XML | Download |
| Download all files | |
