312.0130.00 K10
Inserts
Part number 312013000K10

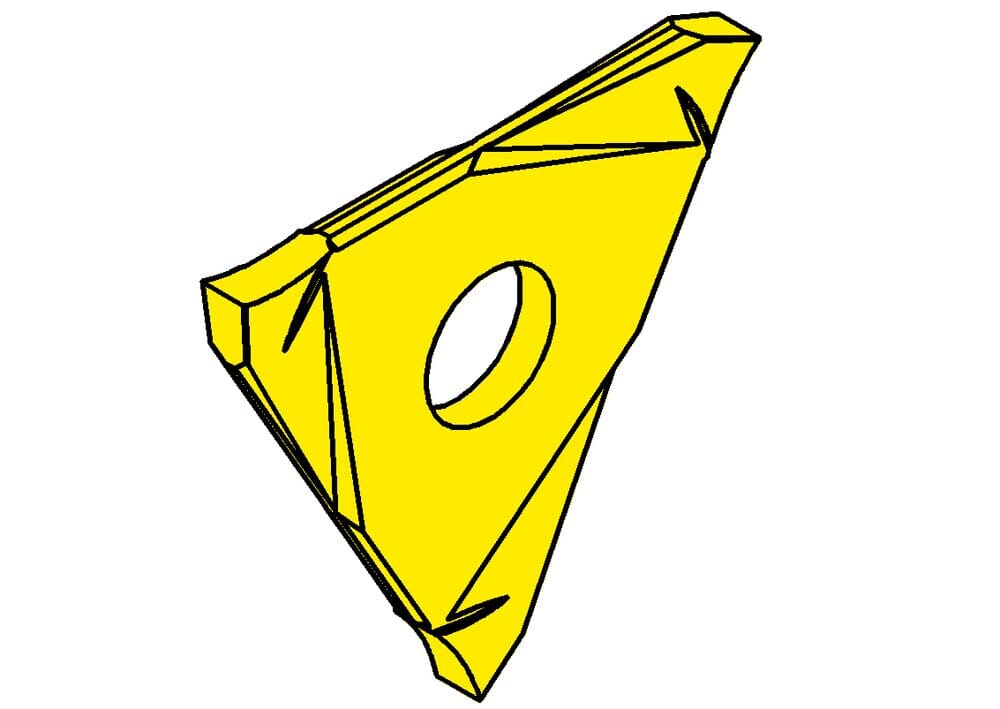

HORN Inserts 312.0130.00 K10 for Turning
Please note:Technical instructions

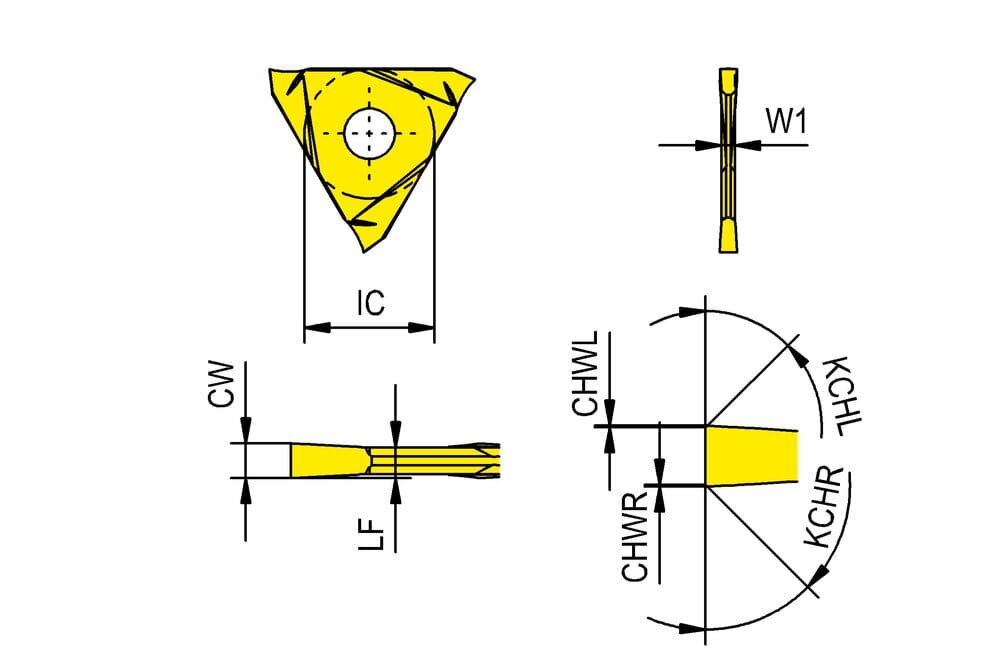

Breite Sicherungsring (RTRG)
1.3 mm
Eckfasenwinkel, rechts (KCHR)
45 °
Eckfasenwinkel, links (KCHL)
45 °
Eckenfasenbreite rechts (CHWR)
0.05 mm
Eckenfasenbreite links (CHWL)
0.05 mm
Einbeschriebener Kreis (IC)
13 mm
Schneidenplattenbreite (W1)
1.03 mm
Funktionslänge (LF)
1.23 mm
Schnittbreite, Nennmaß (CW)
1.43 mm
| Downloads | |
|---|---|
| 312_0130_00_K10-DXF.DXF | Download |
| 312_0130_00_K10-STP.STP | Download |
| 312_0130_00_K10-ISO.XML | Download |
| 312_0130_00_K10-DIN.XML | Download |
| Download all files | |
