608.1325.01 TA45
Insert
Part number 608132501TA45
HORN Insert 608.1325.01 TA45 for Gewinden
Please note:Technical instructions

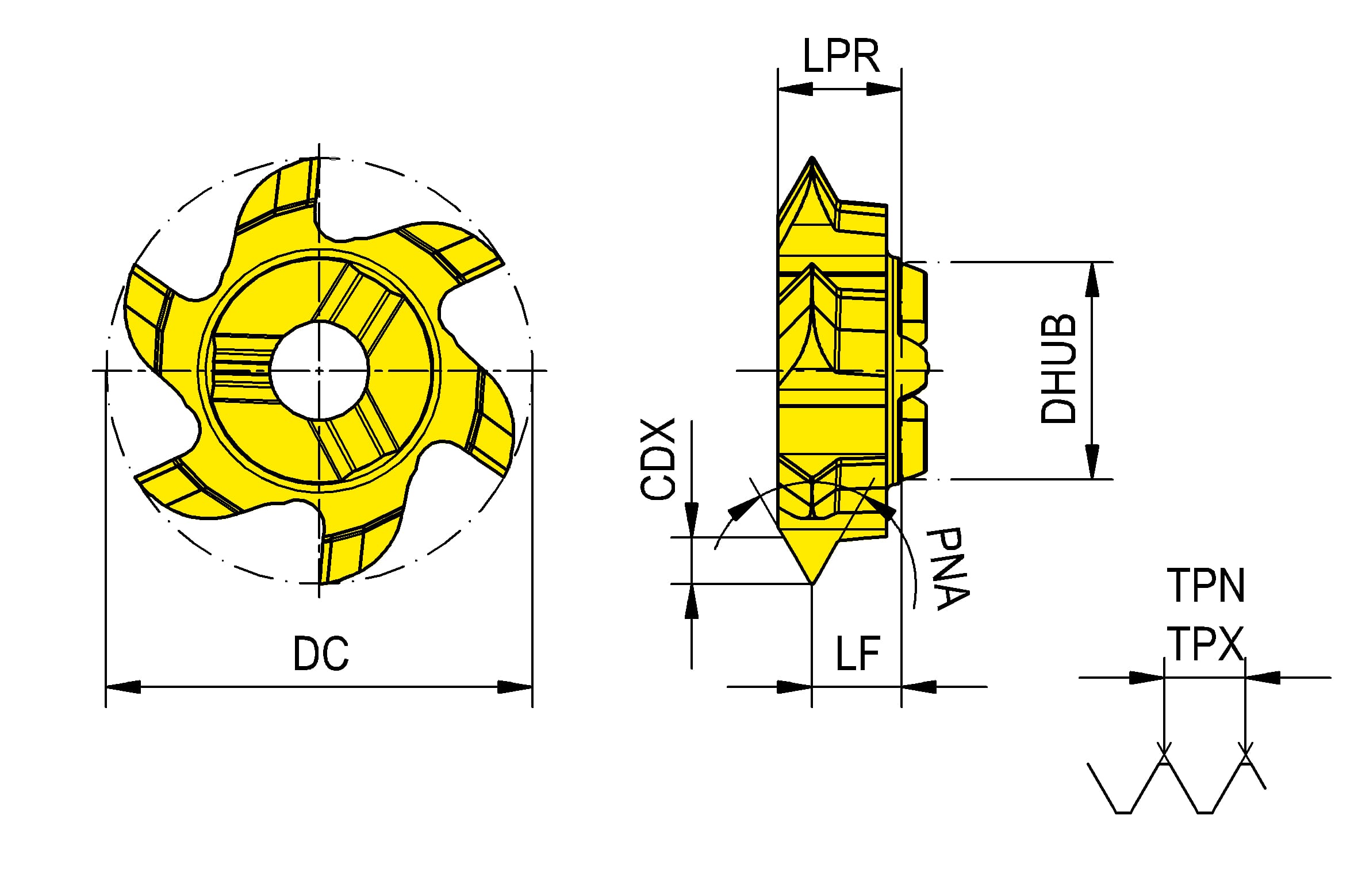

Profilwinkel (PNA)
60 °
Gewindesteigung, max. (TPX)
2.5 mm
Gewindesteigung, min. (TPN)
2.5 mm
Kraglänge (LPR)
4.55 mm
Funktionslänge (LF)
3.3 mm
Nabendurchmesser (DHUB)
8 mm
Schneidendurchmesser (DC)
13.2 mm
Schnitttiefe, max. (CDX)
1.6 mm
| Downloads | |
|---|---|
| 608_1325_01_TA45-ISO.XML | Download |
| 608_1325_01_TA45-DXF.DXF | Download |
| 608_1325_01_TA45-STP.STP | Download |
| 608_1325_01_TA45-DIN.XML | Download |
| Download all files | |
