L107.0150.2.01 TH35
Insert
Part number L1070150201TH35

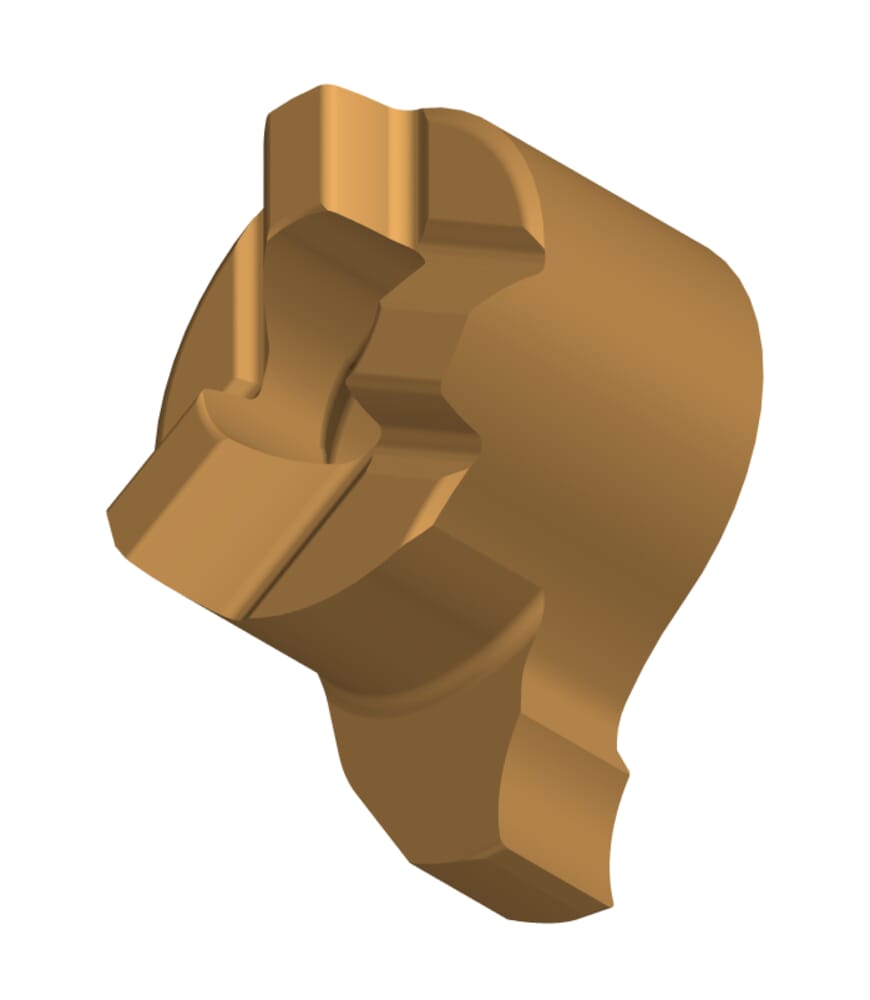

HORN Insert L107.0150.2.01 TH35 for Turning
Please note:Technical instructions
Anzahl Schneiden (CEDC)
1
Funktionsbreite (WF)
5 mm
Eckenradius links (REL)
0.1 mm
Eckenradius rechts (RER)
0.1 mm
Funktionslänge (LF)
3.3 mm
Schneidplattenlänge (INSL)
7.6 mm
Bohrungsdurchmesser, min. (DMIN)
8 mm
Schnittbreite, Nennmaß (CW)
1.51 mm
Schnitttiefe, max. (CDX)
2 mm
Körperdurchmesser (BD)
5.2 mm
| Downloads | |
|---|---|
| L107_0150_2_01_TH35-DXF.DXF | Download |
| L107_0150_2_01_TH35-STP.STP | Download |
| L107_0150_2_01_TH35-ISO.XML | Download |
| L107_0150_2_01_TH35-DIN.XML | Download |
| Download all files | |
