L109.1838.04.3.7 TH35
insert
Part number L10918380437TH35

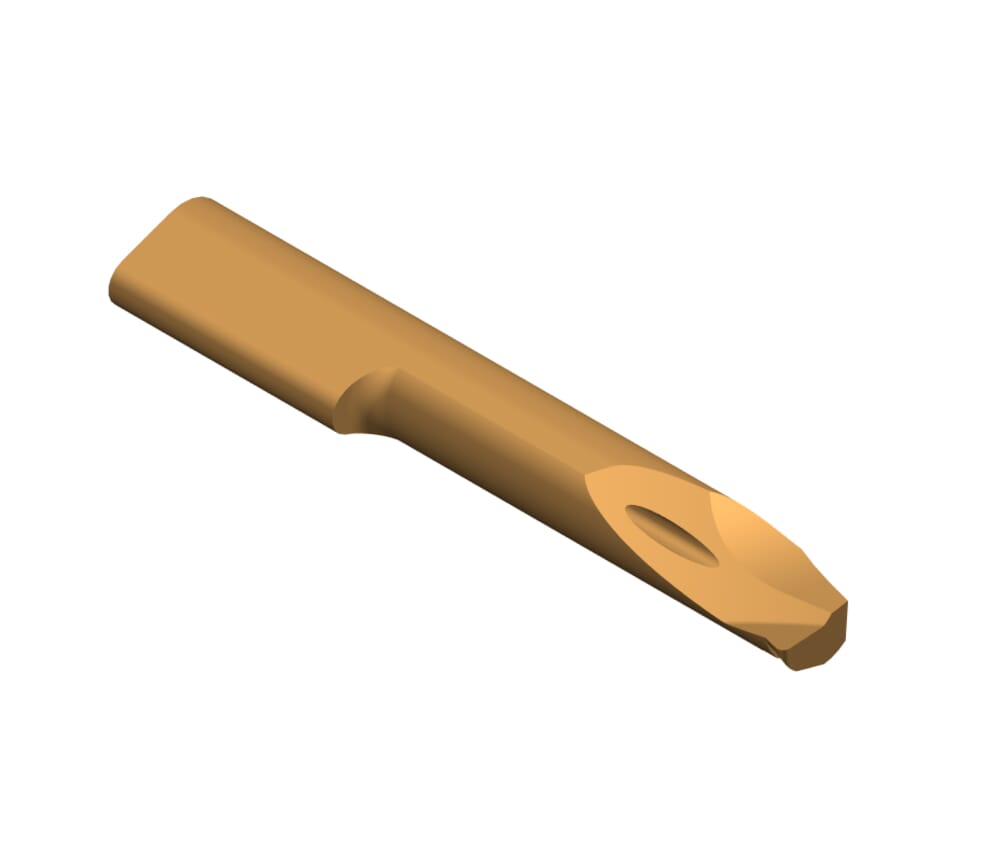

HORN insert L109.1838.04.3.7 TH35 for Turning
Please note:Technical instructions
ISO_SSC
HORN109140$95N$$$$$
Smallest bore diameter (Dmin)
7 mm
Total length (l5)
38 mm
Setting range radial (f)
3.8 mm
Neck diameter (d)
6 mm
Katalog_SSC
109140
Neck length (l2)
20 mm
form-free-angle
21 °
eclass-shortcut
21-18-20-11
Maximum depth of groove (tmax)
0.4 mm
Head size (a)
6.7 mm
free-angle
8 °
Top radius (r)
0.4 mm
