L109.1838.2.HV7 TH35
insert
Part number L10918382HV7TH35

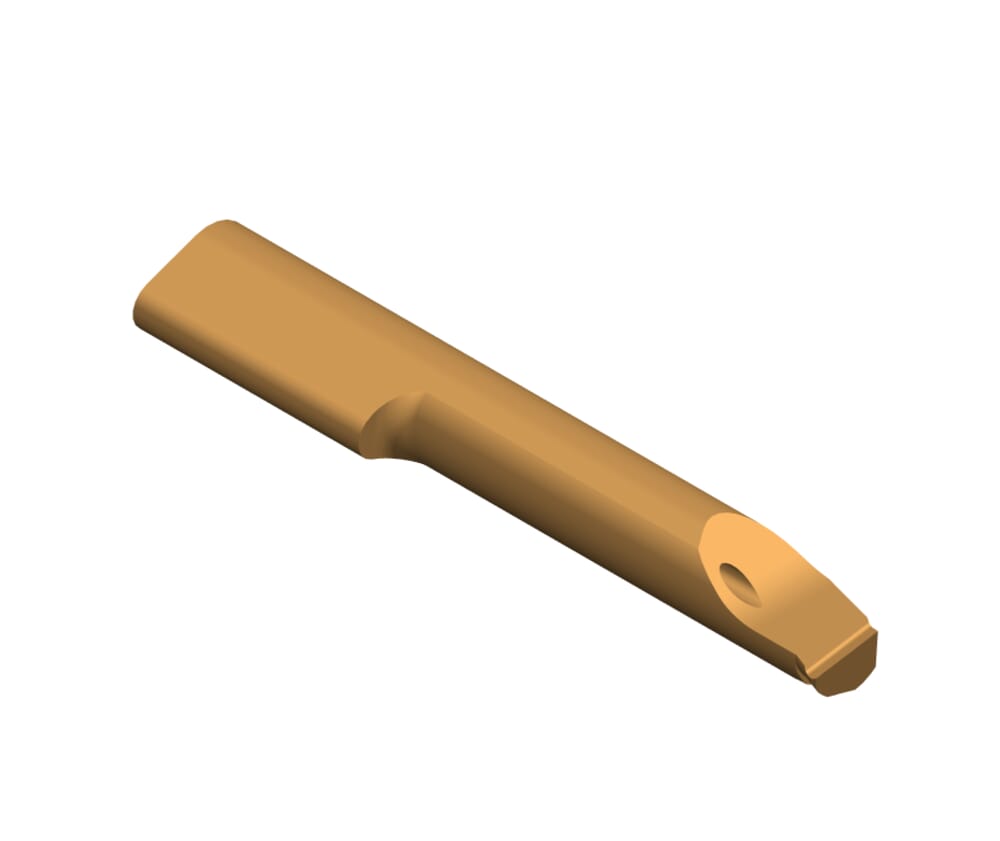

HORN insert L109.1838.2.HV7 TH35 for Turning
Please note:Technical instructions
Katalog_SSC
109140
Smallest bore diameter (Dmin)
7 mm
Total length (l5)
33 mm
Setting range radial (f)
3.8 mm
Neck diameter (d)
6 mm
Neck length (l2)
15 mm
ISO_SSC
HORN109140$95N$$$$$
eclass-shortcut
21-18-20-11
Maximum depth of groove (tmax)
0.4 mm
Head size (a)
6.7 mm
Top radius (r)
0.2 mm
| Downloads | |
|---|---|
| L109_1838_2_HV7_TH35-DXF.DXF | Download |
| L109_1838_2_HV7_TH35-STP.STP | Download |
| L109_1838_2_HV7_TH35-ISO.XML | Download |
| L109_1838_2_HV7_TH35-DIN.XML | Download |
| Download all files | |
