L111.0510.01 EG55
Insert
Part number L111051001EG55

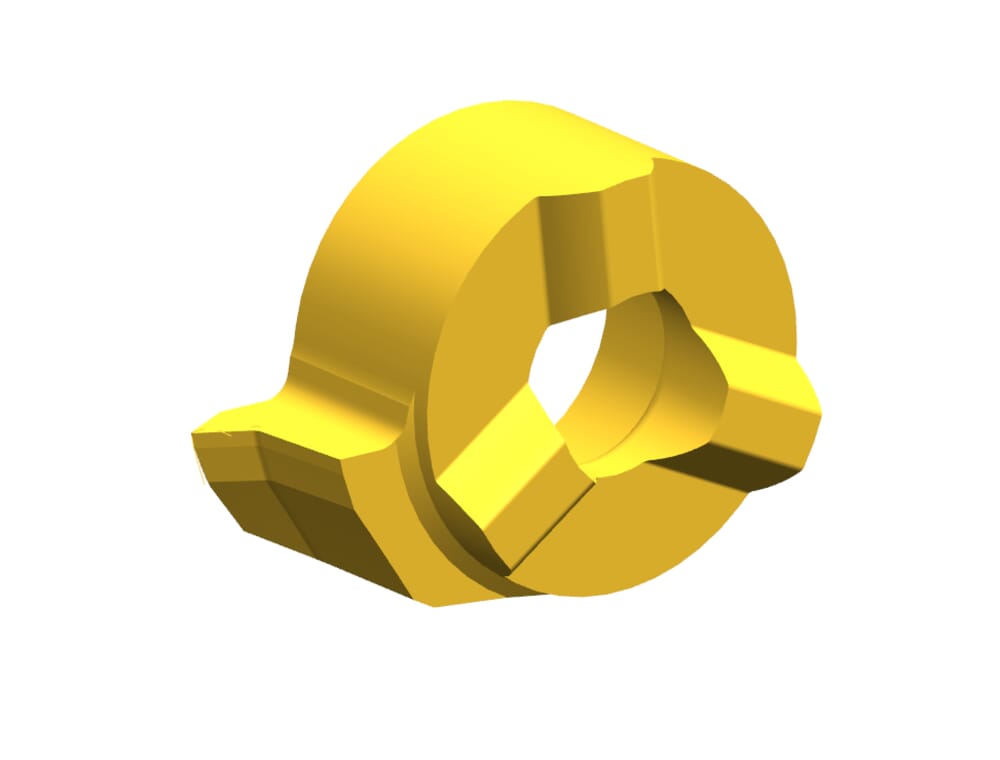

HORN Insert L111.0510.01 EG55 for Gewinden
Please note:Technical instructions
DIN_SSC
HORN-11108084L
Maximum pitch (Pmax)
1.25
mm
Pitch (P)
1
mm
Smallest bore diameter (Dmin)
11
mm
Cutting insert height, Cutting insert thickness (s)
4.15
mm
Setting length (E)
3.3
mm
Tooth diameter, head diameter (d)
8
mm
Cutting insert width (a)
10.7
mm
Setting range radial (f)
6.7
mm
Katalog_SSC
111080L
ISO_SSC
HORN111080$84L$$$$$
eclass-shortcut
21-18-20-11
Cutting diameter (Ds)
13.4
mm
Downloads | |
---|---|
L111051001_20230112_191954878.STP | Download |
L111051001_20210627_172003379.DXF | Download |
Download all files |
