L111.1325.01 TN35
Inserts
Part number L111132501TN35

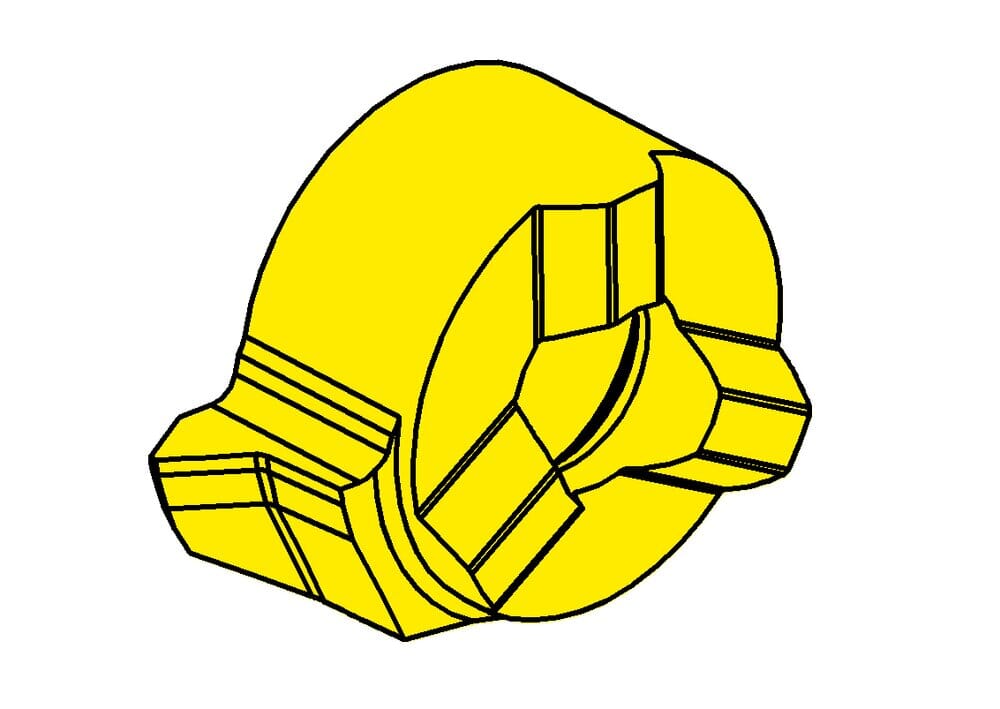

HORN Inserts L111.1325.01 TN35 for Gewinden
Please note:Technical instructions
DIN_SSC
HORN-11108084L
Maximum pitch (Pmax)
2.5
mm
Pitch (P)
2.5
mm
Smallest bore diameter (Dmin)
11
mm
Cutting insert height, Cutting insert thickness (s)
4.15
mm
Setting length (E)
2.8
mm
Tooth diameter, head diameter (d)
8
mm
Cutting insert width (a)
10.7
mm
Setting range radial (f)
6.7
mm
Katalog_SSC
111080L
ISO_SSC
HORN111080$84L$$$$$
eclass-shortcut
21-18-20-11
Cutting diameter (Ds)
13.4
mm
Downloads | |
---|---|
L111132501_20230112_195235768.STP | Download |
L111132501_20210627_164852852.DXF | Download |
Download all files |
