L114.0815.01 EG55
insert
Part number L114081501EG55
HORN insert L114.0815.01 EG55 for Gewinden
Please note:Technical instructions

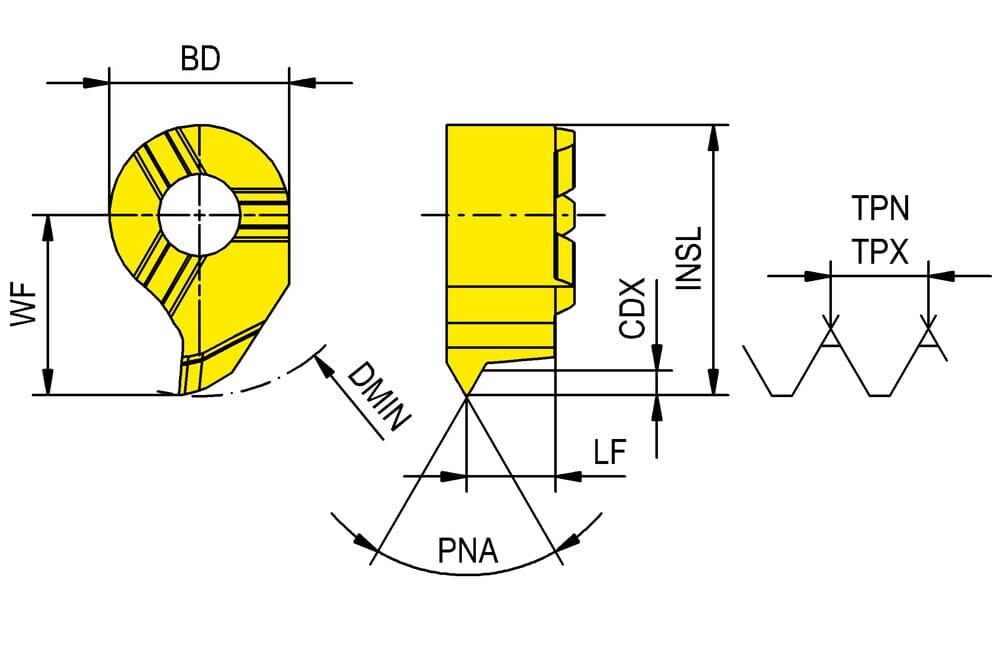

Anzahl Schneiden (CEDC)
1
Profilwinkel (PNA)
60 °
Funktionsbreite (WF)
9 mm
Gewindesteigung, max. (TPX)
1.75 mm
Gewindesteigung, min. (TPN)
1.5 mm
Funktionslänge (LF)
4.5 mm
Schneidplattenlänge (INSL)
13.5 mm
Bohrungsdurchmesser, min. (DMIN)
14 mm
Schnitttiefe, max. (CDX)
1 mm
Körperdurchmesser (BD)
9 mm
| Downloads | |
|---|---|
| L114_0815_01_EG55-DXF.DXF | Download |
| L114_0815_01_EG55-STP.STP | Download |
| L114_0815_01_EG55-ISO.XML | Download |
| L114_0815_01_EG55-DIN.XML | Download |
| Download all files | |
