LH224.1212.61.IK
Toolholder
Part number LH224121261IK

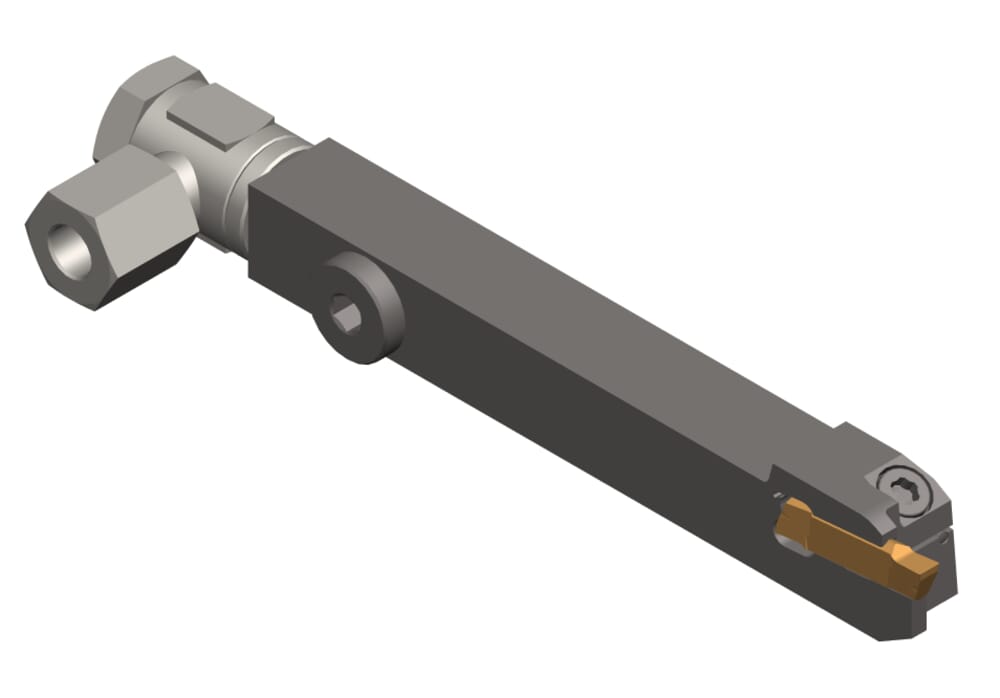

HORN Toolholder LH224.1212.61.IK for Turning
Please note:Technical instructions
DIN_CCTWS
HORN-224010058N
eclass-shortcut
21-18-10-04
Width of groove (w)
2 mm
Plating seat size (Größe)
1
ISO_CCTMS
VKT01A1212$$$$
DIN_CCTMS
VKT12120115
Katalog_CCTWS
224018
Shank width (b)
12 mm
ISO_CCTWS
HORN224010058N$$$$$
Adjustment dimension (formula) (f)
f1+w/2
Clamping range maximum (Spannbereich)
2.4 mm
Clamping range minimum (Spannbereich)
2 mm
Peak height (h1)
12 mm
Maximum workpiece diameter (Dmax)
100 mm
Maximum insertion depth (tmax)
7 mm
Shank height (h)
12 mm
Total length (including cutting insert) (l1)
100 mm
Adjustment dimension cutting center (f1)
0.7 mm
| Downloads | |
|---|---|
| LH224_1212_61_IK.STP | Download |
| LH224121261IK_20210627_074339667.DXF | Download |
| Download all files | |
