312.0150.02 TN32
Wendeschneidplatte
Materialnummer 312015002TN32
HORN Wendeschneidplatte 312.0150.02 TN32 zum Drehen
Bitte beachten:Technologieinformationen

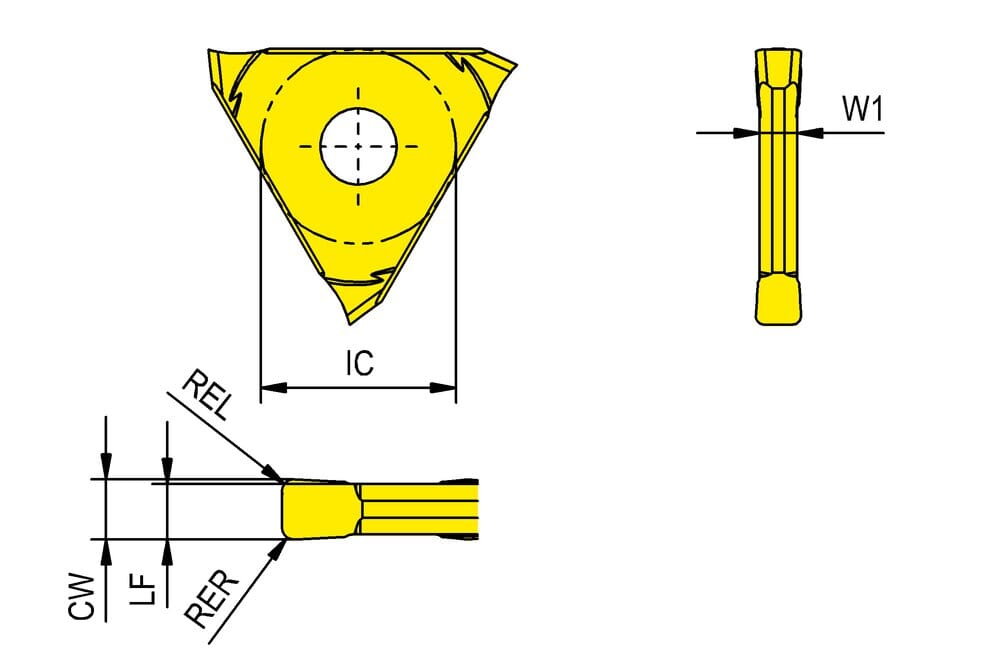

Einbeschriebener Kreis (IC)
13 mm
Schneidenplattenbreite (W1)
1 mm
Eckenradius links (REL)
0.2 mm
Eckenradius rechts (RER)
0.2 mm
Funktionslänge (LF)
1.25 mm
Schnittbreite, Nennmaß (CW)
1.5 mm
| Downloads | |
|---|---|
| 312_0150_02_TN32-DXF.DXF | Download |
| 312_0150_02_TN32-STP.STP | Download |
| 312_0150_02_TN32-ISO.XML | Download |
| 312_0150_02_TN32-DIN.XML | Download |
| Alle Dateien herunterladen | |
