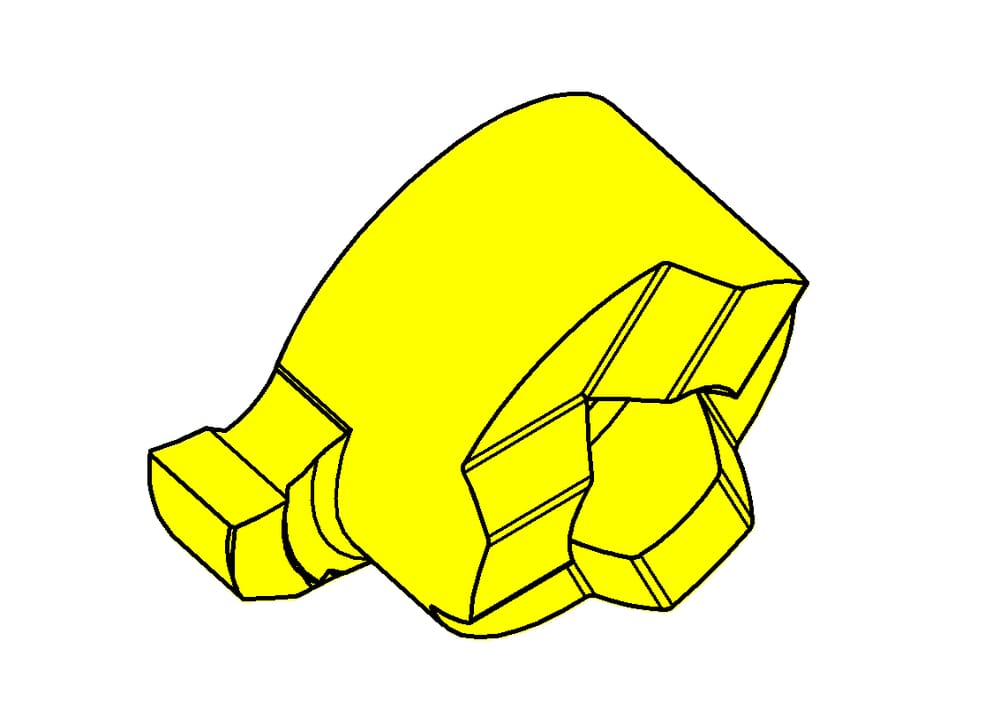

L106.0150.2.00 EG55
Schneidplatte
Materialnummer L1060150200EG55
HORN Schneidplatte L106.0150.2.00 EG55 zum Drehen
Bitte beachten:Technologieinformationen

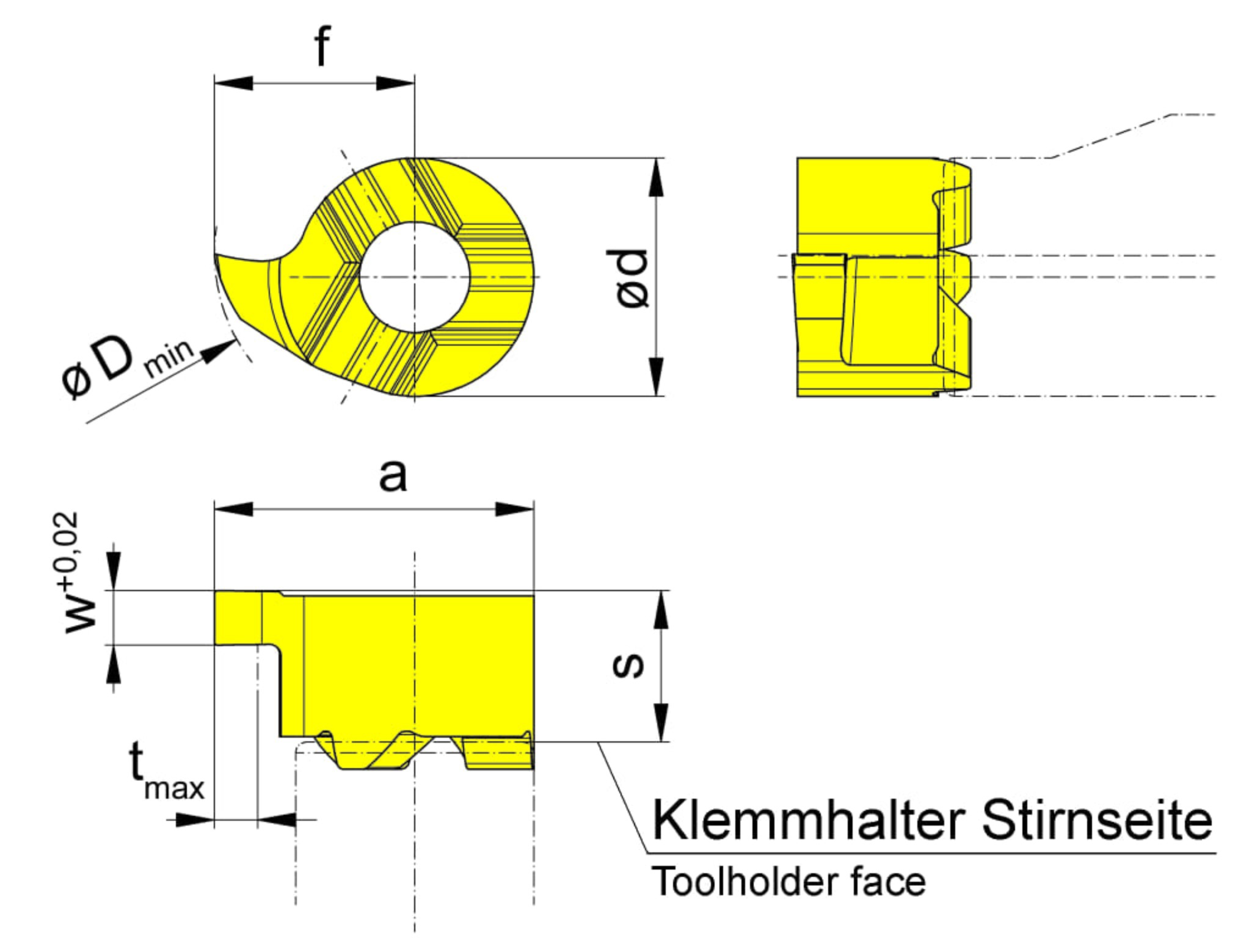

Kleinster Bohrungsdurchmesser (Dmin)
6.5
mm
Schneidplattenhöhe, Schneidplattendicke (s)
2.8
mm
Verzahnungsdurchmesser, Kopfdurchmesser (d)
4.4
mm
Einstellmaß radial (f)
3.7
mm
Schneidbreite (w)
1.5
mm
Katalog_SSC
106044L
DIN_SSC
HORN-10604484L
ISO_SSC
HORN106044$84L$$$$$
eclass-shortcut
21-18-20-11
Maximale Stechtiefe (tmax)
0.8
mm
Kopfmaß (a)
5.9
mm
| Downloads | |
|---|---|
| L1060150200_20210630_165118180.STP | Download |
| L1060150200.DXF | Download |
| Alle Dateien herunterladen | |
