L108.0070.00 EG55

Schneidplatte

Materialnummer L108007000EG55

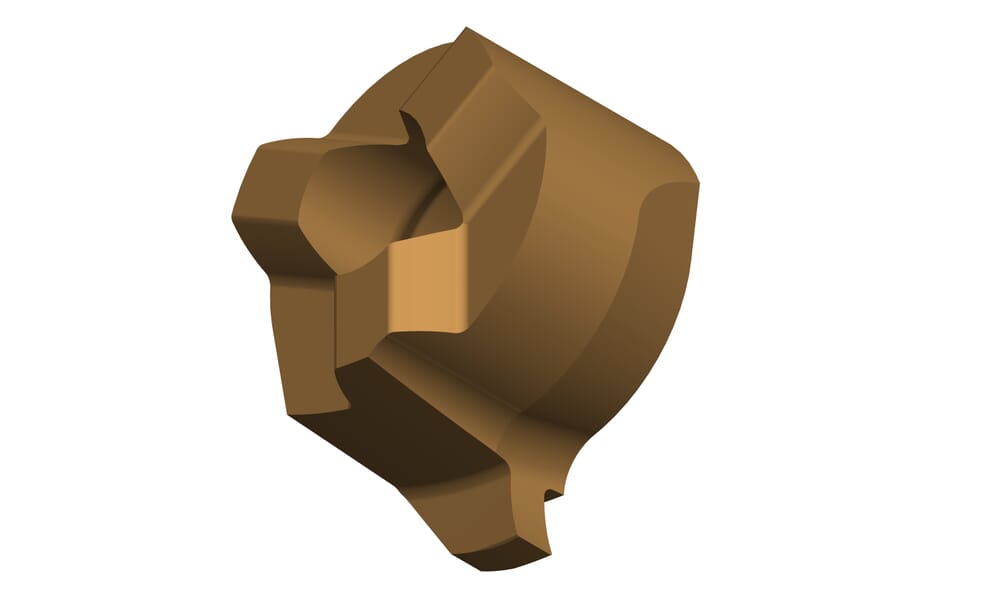

HORN Schneidplatte L108.0070.00 EG55 zum Drehen

DIN_SSC

HORN-10806084L

Kleinster Bohrungsdurchmesser (Dmin)

8 mm

Verzahnungsdurchmesser, Kopfdurchmesser (d)

6 mm

Schneidplattenbreite (a)

7.8 mm

Einstellmaß radial (f)

4.8 mm

Schneidplattendicke bis Schneide, Einstellmaß Länge bis Schneide (s1)

3.2 mm

Schneidplattendicke, Einstellmaß Länge komplett (s)

3.6 mm

Nennweite (Nw)

0.7 mm

Maximale Frästiefe, Nuttiefe (tmax)

1 mm

Schneidbreite (w)

0.74 mm

Katalog_SSC

108060L

ISO_SSC

HORN108060$84L$$$$$

eclass-shortcut

21-18-20-11

Zähnezahl (Z)

1 St.

Schneidkreisdurchmesser (Ds)

9.6 mm
