L109.0150.1.6 TH35
Schneidplatte
Materialnummer L109015016TH35

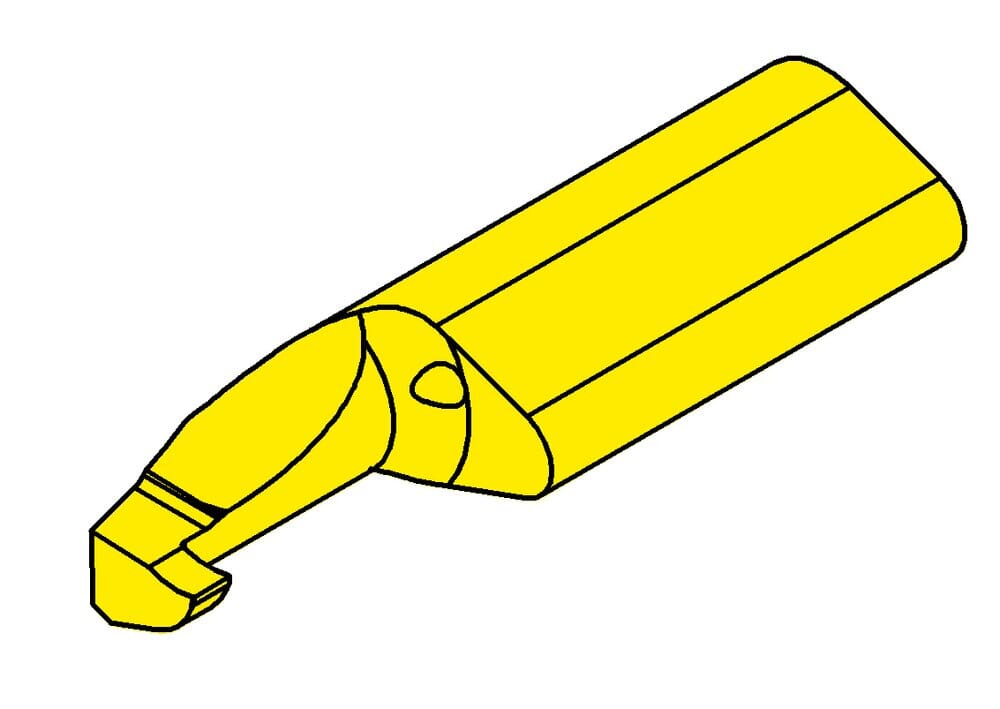

HORN Schneidplatte L109.0150.1.6 TH35 zum Drehen
Bitte beachten:Technologieinformationen
Kleinster Bohrungsdurchmesser (Dmin)
6
mm
Gesamtlänge (l5)
28
mm
Einstellmaß radial (f)
2.8
mm
Halsdurchmesser (d)
3.7
mm
Schneidbreite (w)
1.5
mm
Katalog_SSC
109140
DIN_SSC
HORN-10914095N
ISO_SSC
HORN109140$95N$$$$$
eclass-shortcut
21-18-20-11
Maximale Stechtiefe (tmax)
1.8
mm
Kopfmaß (a)
5.7
mm
Halslänge (l2)
10
mm
| Downloads | |
|---|---|
| L109015016_20240118_143725845.STP | Download |
| L109015016_20240205_231654303.DXF | Download |
| Alle Dateien herunterladen | |
