R214.0050.03
Klemmhalter
Materialnummer R214005003

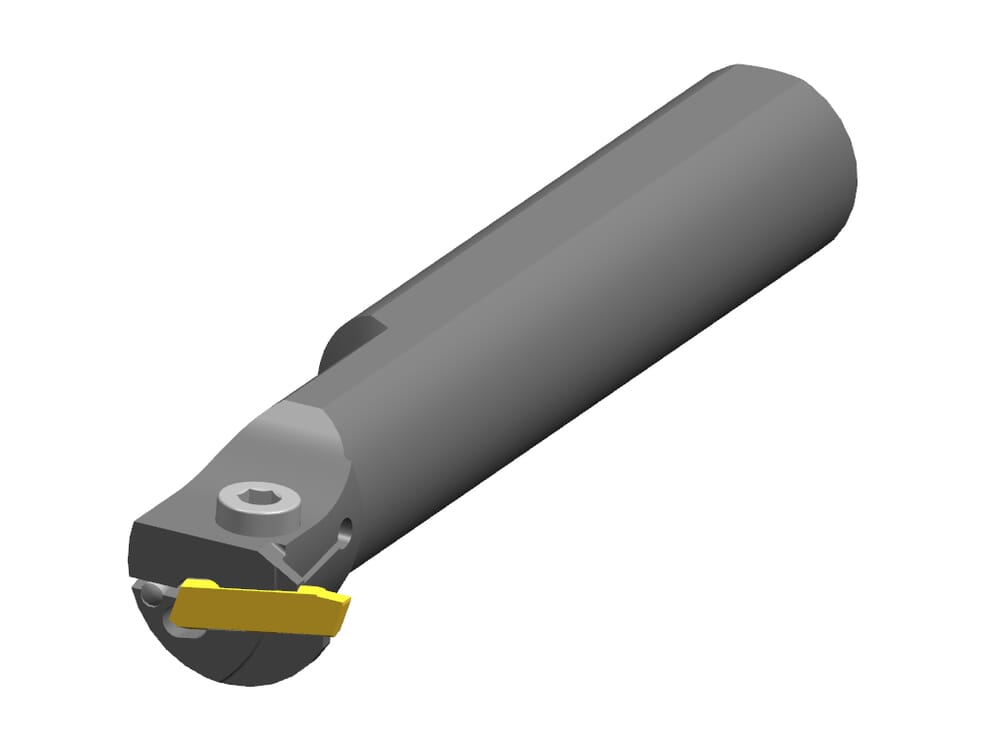

HORN Klemmhalter R214.0050.03 zum Drehen
Bitte beachten:Technologieinformationen
Spannbereich Minimum (Spannbereich)
3
mm
eclass-shortcut
21-18-10-05
Nutzlänge (l2)
100
mm
Plattensitzgröße (Größe)
3
ISO_CCTMS
ZYL23G5000$$$$
DIN_CCTMS
ZYL05002305
Katalog_CCTWS
229030
DIN_CCTWS
HORN-229030108N
ISO_CCTWS
HORN229030108N$$$$$
Spannbereich Maximum (Spannbereich)
4
mm
Spitzenhöhe (h1)
23.5
mm
Schaft-, Spanndurchmesser (d)
50
Minimum Bohrungsdurchmesser (Dmin)
60
mm
Maximale Stechtiefe (tmax)
15
mm
Gesamtlänge (inkl. Schneidplatte) (l1)
250
mm
Einstellmaß ab Mitte (f)
40.5
mm
Auskrag-, Hals-, Nutzlänge (l3)
40
mm
Abstand Spannfläche(n) (h)
47
mm
| Downloads | |
|---|---|
| R214005003.DXF | Download |
| R214_0050_03_20171121_214121685.STP | Download |
| Alle Dateien herunterladen | |
