R357.1619.05
Klemmhalter
Materialnummer R357161905

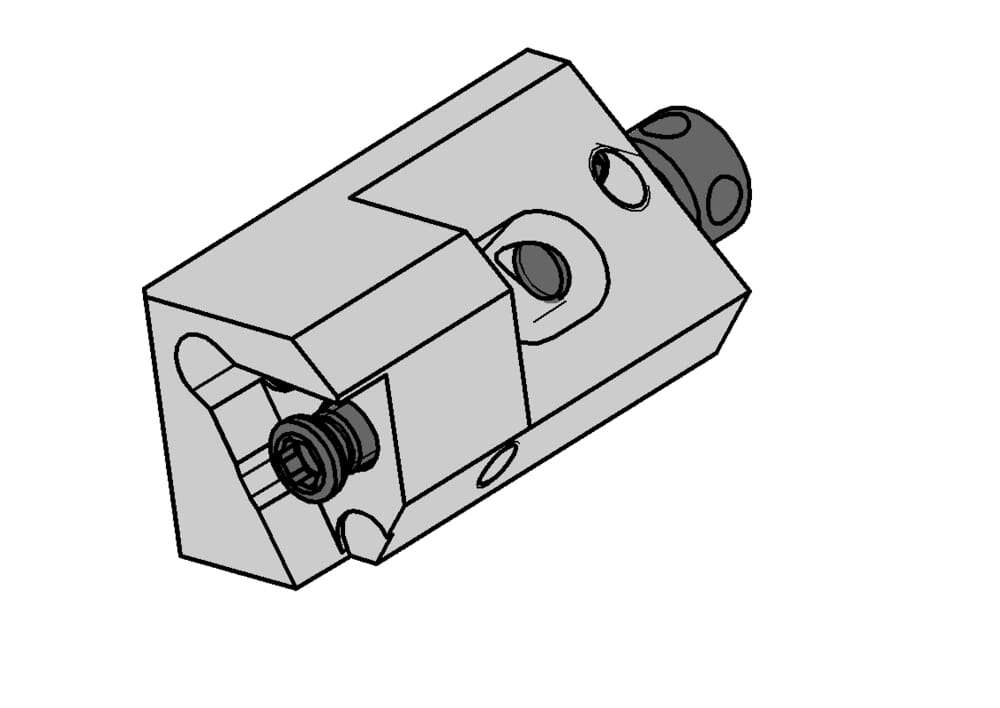

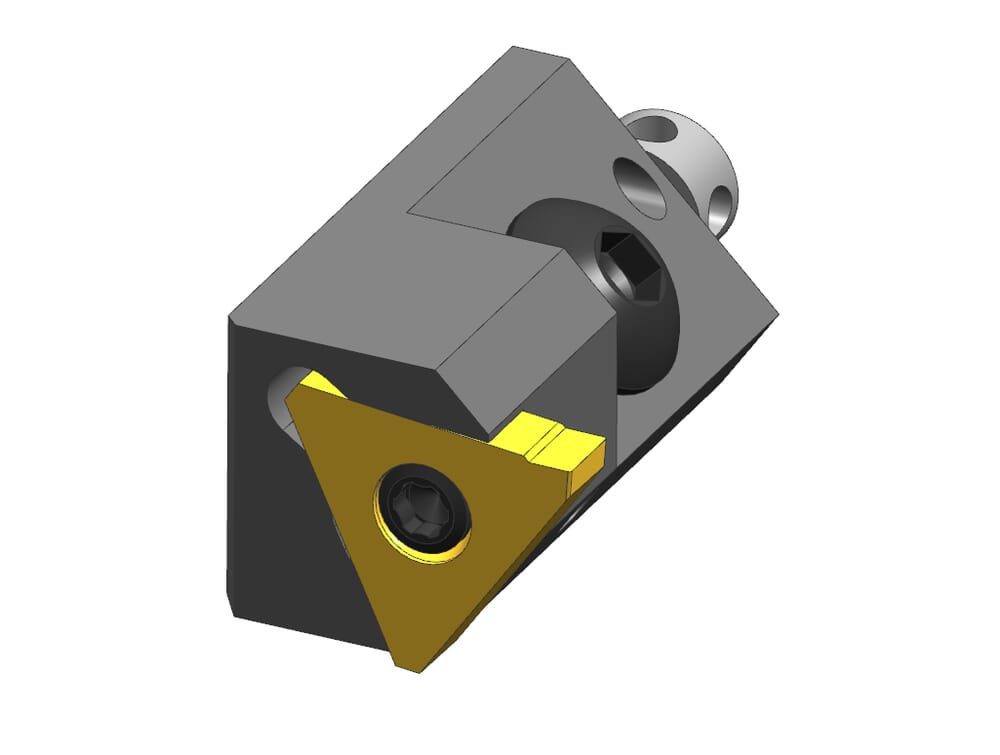

HORN Klemmhalter R357.1619.05 zum Drehen
Bitte beachten:Technologieinformationen

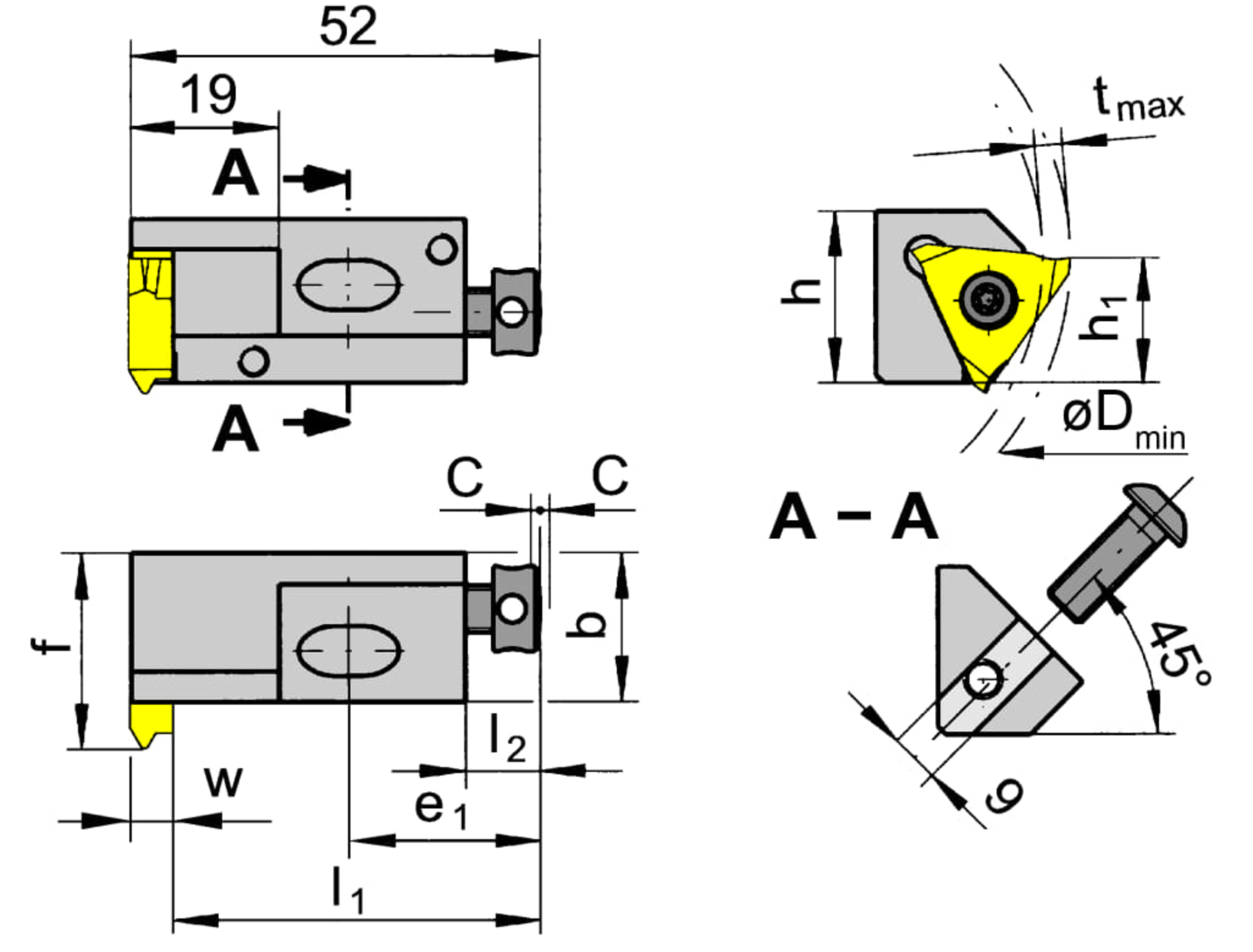

Einstellmaß Anlage Schneidplatte (l1)
46.8
mm
eclass-shortcut
21-18-10-06
Plattensitzgröße (Größe)
5
Katalog_CCTMS
021001R
ISO_CCTMS
HORN0210012R$$
DIN_CCTMS
HORN-0210012R
Katalog_CCTWS
31505L
DIN_CCTWS
HORN-31505051L
ISO_CCTWS
HORN31505$051L$$$$$
Verstellbereich Stellschraube (C)
2
mm
Spitzenhöhe (h1)
16
mm
Position Befestigungslangloch (E1)
24
mm
Länge Stellschraube (l2)
9
mm
Schafthöhe (h)
21
mm
Einstellmaß (f)
25
mm
Schaftbreite (b)
19
mm
| Downloads | |
|---|---|
| R357161905_20210629_214312101.DXF | Download |
| R357_1619_05_20171121_205059213.STP | Download |
| Alle Dateien herunterladen | |
