380.0044.03E
Fraeserschaft
Materialnummer 380004403E

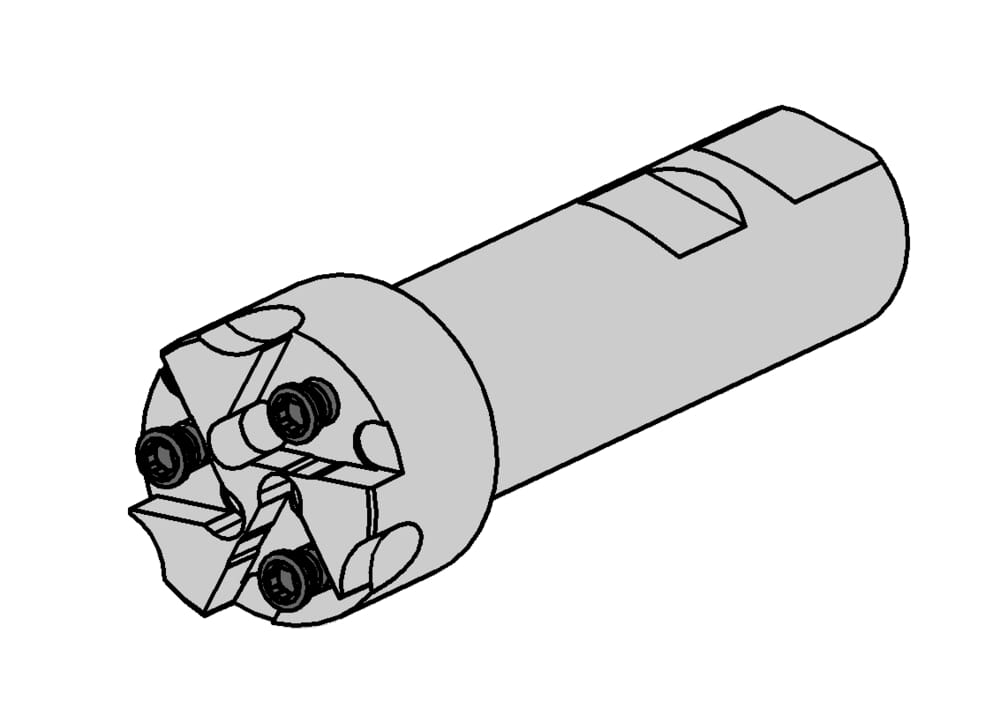

HORN Fraeserschaft 380.0044.03E zum Fräsen
Bitte beachten:Technologieinformationen
DIN_CCTWS
HORN-314027101R;HORN-314041101R;HORN-314052101R
eclass-shortcut
21-18-08-92
Form (Form)
HE

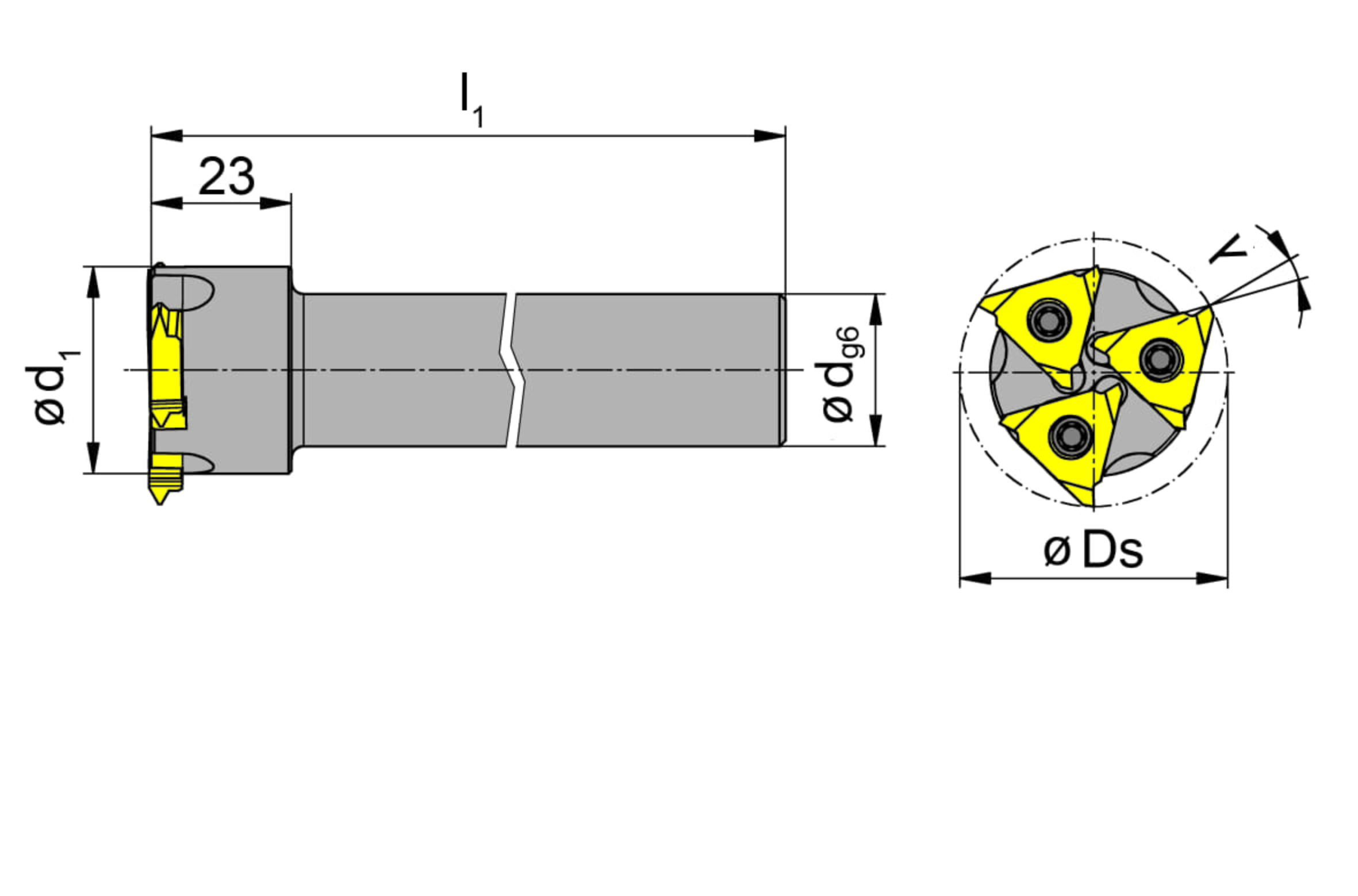

Gesamtlänge mit Schneidplatte (l1)
125
mm
Kegeldurchmesser (d)
25
mm
Halsdurchmesser (d1)
34
mm
ISO_CCTMS
ZYL01G2500h$06
DIN_CCTMS
ZYL02501305
Katalog_CCTWS
314027R;314041R;314052R
ISO_CCTWS
HORN314027101R$$$$$;HORN314041101R$$$$$;HORN314052101R$$$$$
Einlegewinkel Wendeschneidplatte (λ)
14
°
Schneidkreisdurchmesser (Ds)
44
mm
Schaftdurchmesser (d)
25
mm
| Downloads | |
|---|---|
| 380004403E.DXF | Download |
| 380_0044_03E_20180321_143415390.STP | Download |
| Alle Dateien herunterladen | |
