380.0063.05IK

Messerkopf

Materialnummer 380006305IK

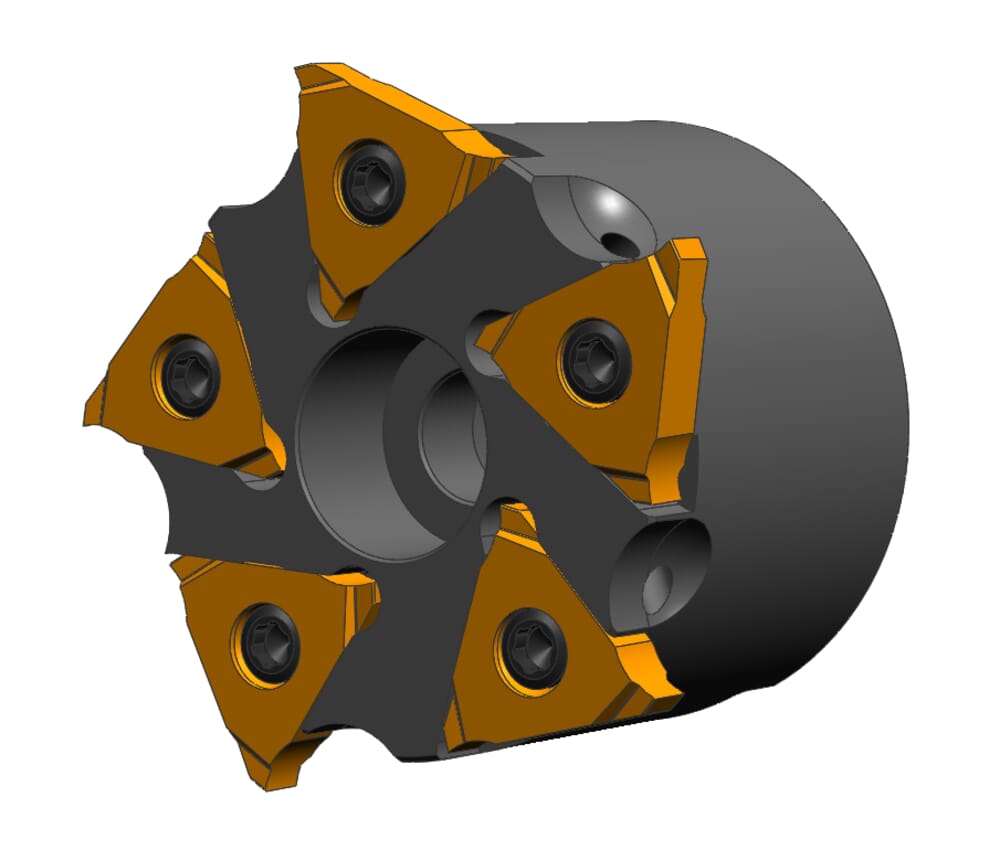

HORN Messerkopf 380.0063.05IK zum Fräsen

Katalog_CCTWS

314027R;314041R;314052R

eclass-shortcut

21-18-08-92

Aufnahmedurchmesser Fräsdorn (d2)

51 mm

Länge von Anschlag bis Grund Befestigungsschraubenkopfsenkung (l2)

27.6 mm

Tiefe Aufnahmebohrung (l1)

20 mm

Durchmesser Aufnahmebohrung (d3)

22 mm

Fräserlänge ohne Wendeschneidplatte (h2)

39.6 mm

Fräserlänge mit Wendeschneidplatte (h)

40 mm

ISO_CCTMS

FDA22G2200$$$$

DIN_CCTMS

FDA02202210

DIN_CCTWS

HORN-314027101R;HORN-314041101R;HORN-314052101R

ISO_CCTWS

HORN314027101R$$$$$;HORN314041101R$$$$$;HORN314052101R$$$$$

Einlegewinkel Wendeschneidplatte (λ)

10 °

Zähnezahl (Z)

5 St.

bore-diameter-met

18.5 mm

Schneidkreisdurchmesser (Ds)

63 mm
