M409.0063.A22.60.08

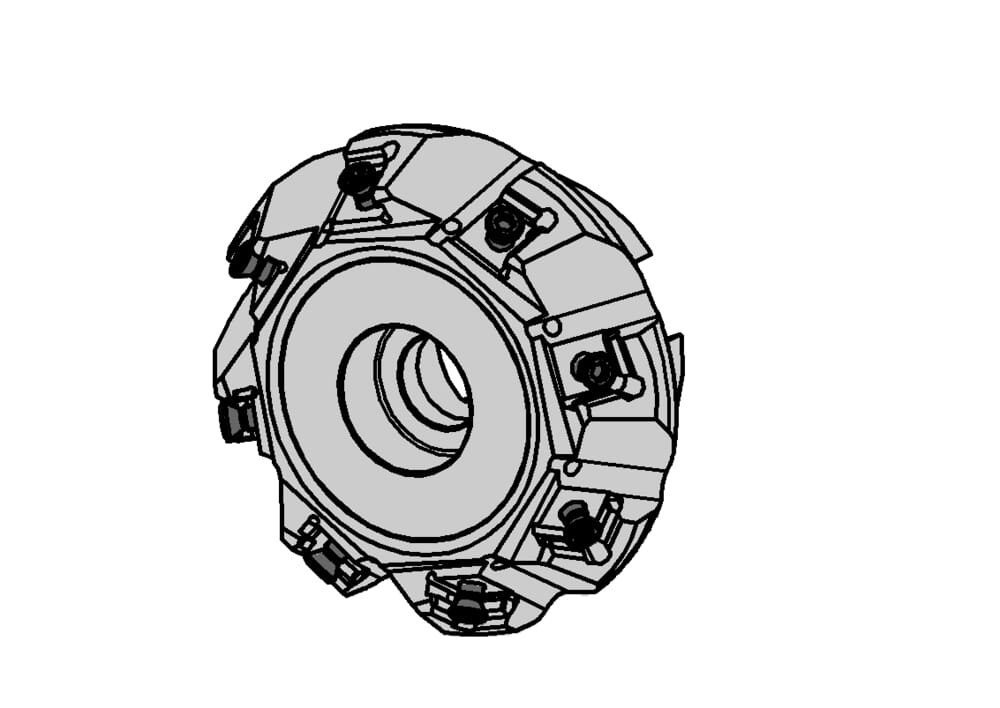

Tangentialfräser M409
Materialnummer M4090063A226008
HORN Tangentialfräser M409 M409.0063.A22.60.08 zum Fräsen
Bitte beachten:Technologieinformationen
ISO_CCTMS
FDA22G2200$$$$
eclass-shortcut
21-02-91-13

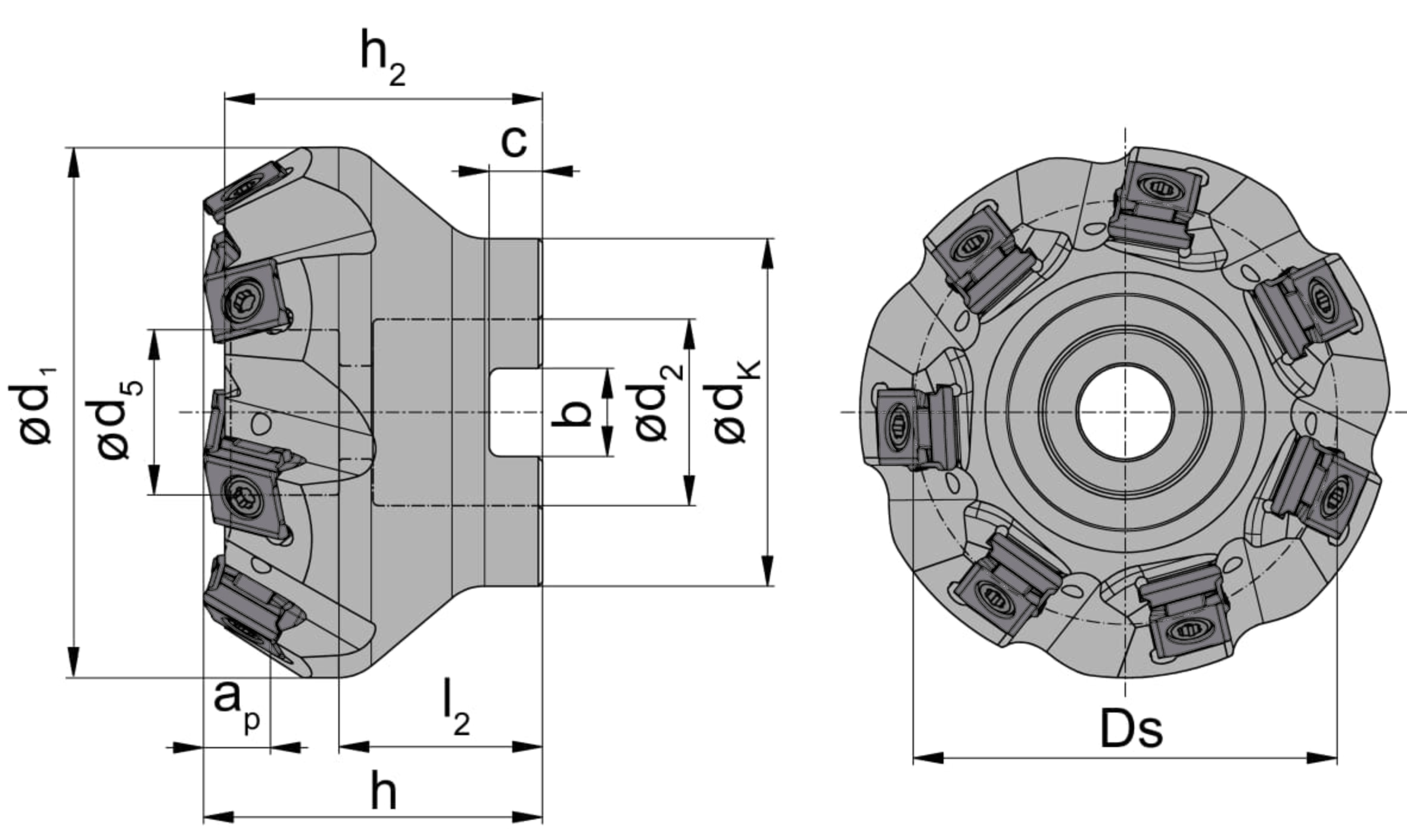

Aufnahmedurchmesser Fräsdorn (dK)
49
mm
Drehzahl maximal (nmax)
11100
Min-1
maximale Zustellung (ap) (ap)
7.7
mm
Tiefe Mitnehmerquernut (C)
6.3
mm
Breite Mitnehmerquernut (b)
10.4
mm
length-from-stop-to-base-fastening-screw-head-met
25
mm
Durchmesser Aufnahmebohrung (d2)
22
mm
Senkung für Befestigungsschraubenkopf (d5)
19.5
mm
Fräserlänge ohne Wendeschneidplatte (h2)
37.5
mm
Fräserlänge mit Wendeschneidplatte (h)
40
mm
DIN_CCTMS
FDA02202210
Katalog_CCTWS
40900R
DIN_CCTWS
HORN-409003R
ISO_CCTWS
HORN40900$$$3R$$$$$
Durchmesser Fräserkörper (d1)
73
mm
Zähnezahl (Z)
8
St.
Schneidkreisdurchmesser (Ds)
63
mm
