M409.0200.A60.60.16
Tangentialfräser M409
Materialnummer M4090200A606016

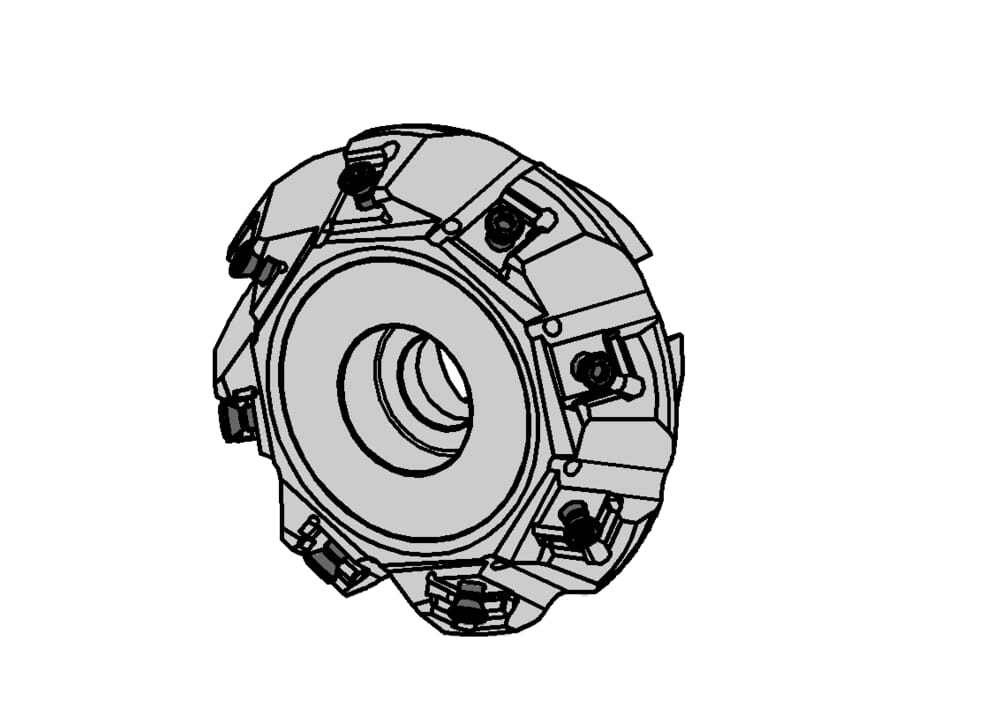

HORN Tangentialfräser M409 M409.0200.A60.60.16 zum Fräsen
Bitte beachten:Technologieinformationen
ISO_CCTMS
SPK02G6000$$$$
eclass-shortcut
21-02-91-13

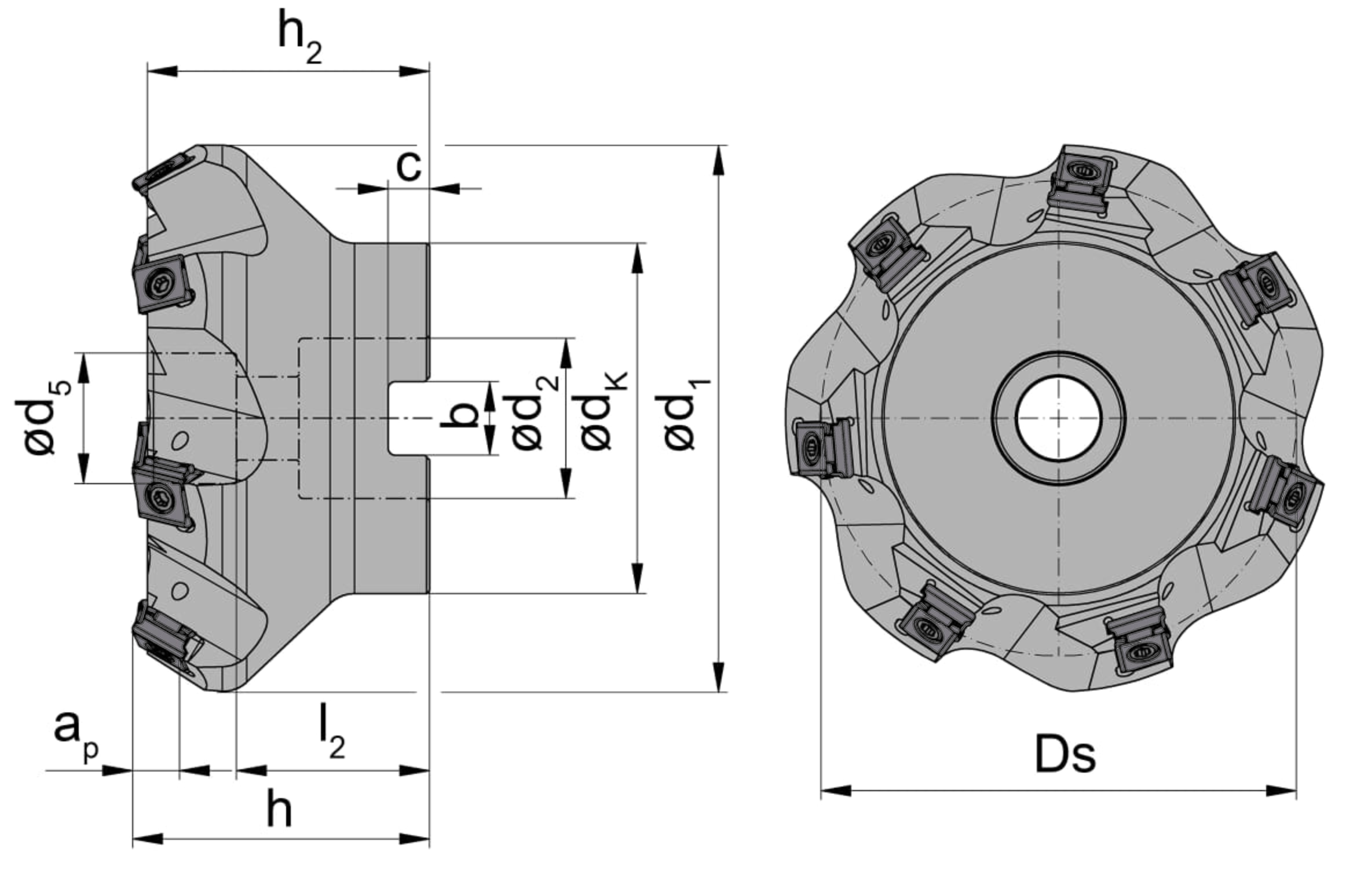

Aufnahmedurchmesser Fräsdorn (dK)
130
mm
Drehzahl maximal (nmax)
6200
Min-1
maximale Zustellung (ap) (ap)
7.7
mm
Tiefe Mitnehmerquernut (C)
14
mm
Breite Mitnehmerquernut (b)
25.7
mm
length-from-stop-to-base-fastening-screw-head-met
42
mm
Durchmesser Aufnahmebohrung (d2)
60
mm
Senkung für Befestigungsschraubenkopf (d5)
135
mm
Fräserlänge ohne Wendeschneidplatte (h2)
60.5
mm
Fräserlänge mit Wendeschneidplatte (h)
63
mm
DIN_CCTMS
SPK06002110
Katalog_CCTWS
40900R
DIN_CCTWS
HORN-409003R
ISO_CCTWS
HORN40900$$$3R$$$$$
Durchmesser Fräserkörper (d1)
212
mm
Zähnezahl (Z)
16
St.
Schneidkreisdurchmesser (Ds)
200
mm
