217.0315.00 K10
Inserts
Part number 217031500K10
HORN Inserts 217.0315.00 K10 for Turning
Please note:Technical instructions

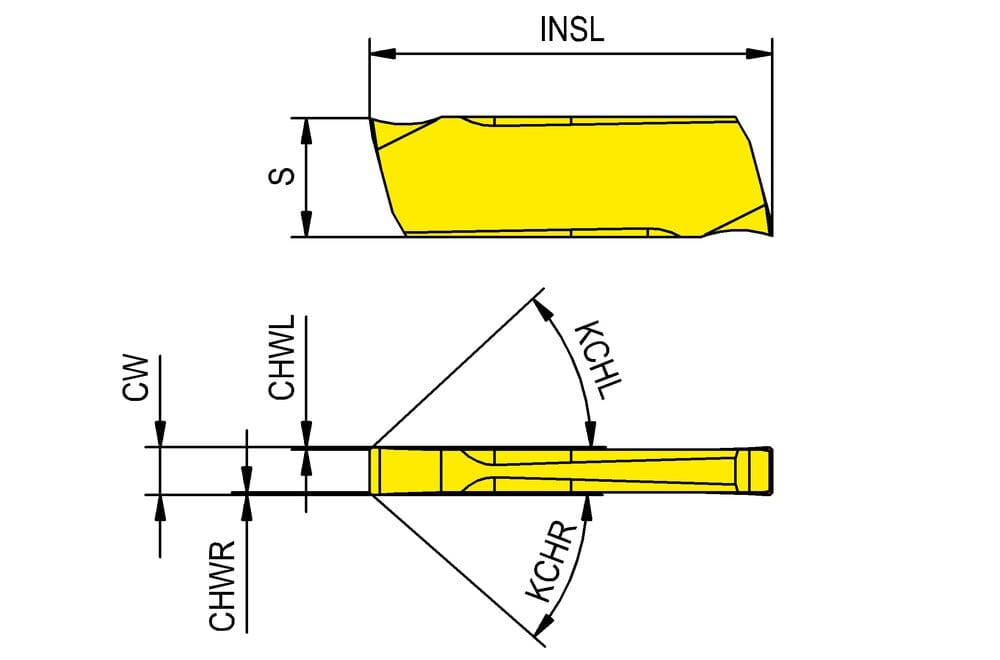

Breite Sicherungsring (RTRG)
3.15 mm
Eckfasenwinkel, rechts (KCHR)
45 °
Eckfasenwinkel, links (KCHL)
45 °
Eckenfasenbreite rechts (CHWR)
0.05 mm
Eckenfasenbreite links (CHWL)
0.05 mm
Schneidkantenhöhe (S)
4.9 mm
Schneidplattenlänge (INSL)
16.75 mm
Schnittbreite, Nennmaß (CW)
3.29 mm
| Downloads | |
|---|---|
| 217_0315_00_K10-DXF.DXF | Download |
| 217_0315_00_K10-STP.STP | Download |
| 217_0315_00_K10-ISO.XML | Download |
| 217_0315_00_K10-DIN.XML | Download |
| Download all files | |
