L110.2129.9.6 EG35
Insert
Part number L110212996EG35

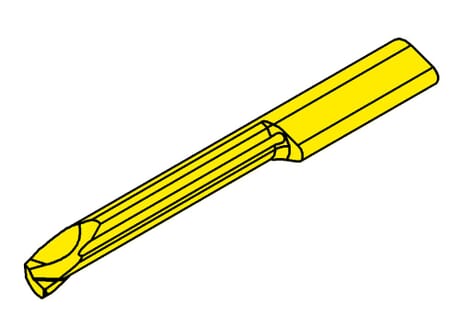

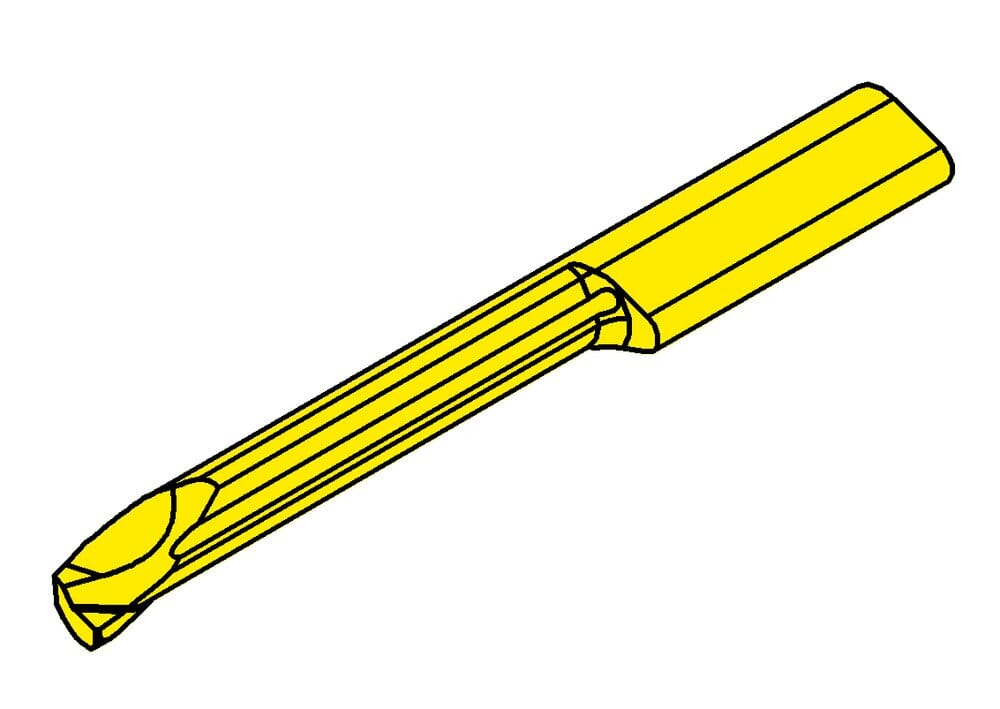

HORN Insert L110.2129.9.6 EG35 for Turning
Please note:Technical instructions
Katalog_SSC
110260
Smallest bore diameter (Dmin)
6 mm
Total length (l5)
80 mm
Setting range radial (f)
2.9 mm
Neck diameter (d)
4.8 mm
Neck length (l2)
50 mm
ISO_SSC
HORN110260$95N$$$$$
eclass-shortcut
21-18-20-11
Maximum depth of groove (tmax)
0.5 mm
Head size (a)
5.7 mm
Top radius (r)
0.2 mm
| Downloads | |
|---|---|
| L110_2129_9_6_EG35-ISO.XML | Download |
| L110_2129_9_6_EG35-DIN.XML | Download |
| L110_2129_9_6_EG35-DXF.DXF | Download |
| L110_2129_9_6_EG35-STP.STP | Download |
| Download all files | |
