L11P.4545.1.02 EG55
Insert
Part number L11P4545102EG55

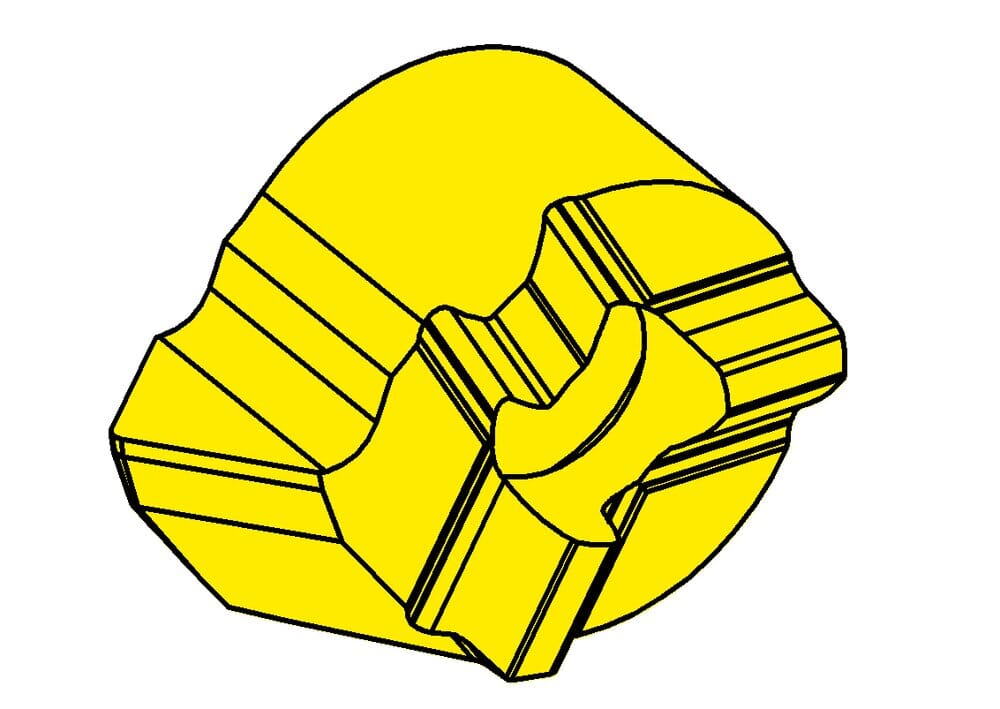

HORN Insert L11P.4545.1.02 EG55 for Turning
Please note:Technical instructions
Cutting insert thickness, setting length complete (s)
4.35
mm
Smallest bore diameter (Dmin)
10.5
mm
Angle of chamfer (α)
45
°
Chamfer size (tmax)
1.7
mm
Corner radius (r)
0.2
mm
Setting length (E)
2.2
mm
Tooth diameter, head diameter (d)
7
mm
Cutting insert width (a)
10
mm
Setting range radial (f)
6.5
mm
Katalog_SSC
11P070L
DIN_SSC
HORN-11P07084L
ISO_SSC
HORN11P070$84L$$$$$
depth-of-groove-max-met
1.7
mm
Downloads | |
---|---|
L11P4545102.STP | Download |
L11P4545102_20240205_212031813.DXF | Download |
Download all files |
