DCG_3_M3_035_2_2_04_RC25-PICTO.TIF
DCG_3_M3_035_2_2_04_RC25-PICTO.TIF DCG4M81255208.TIF

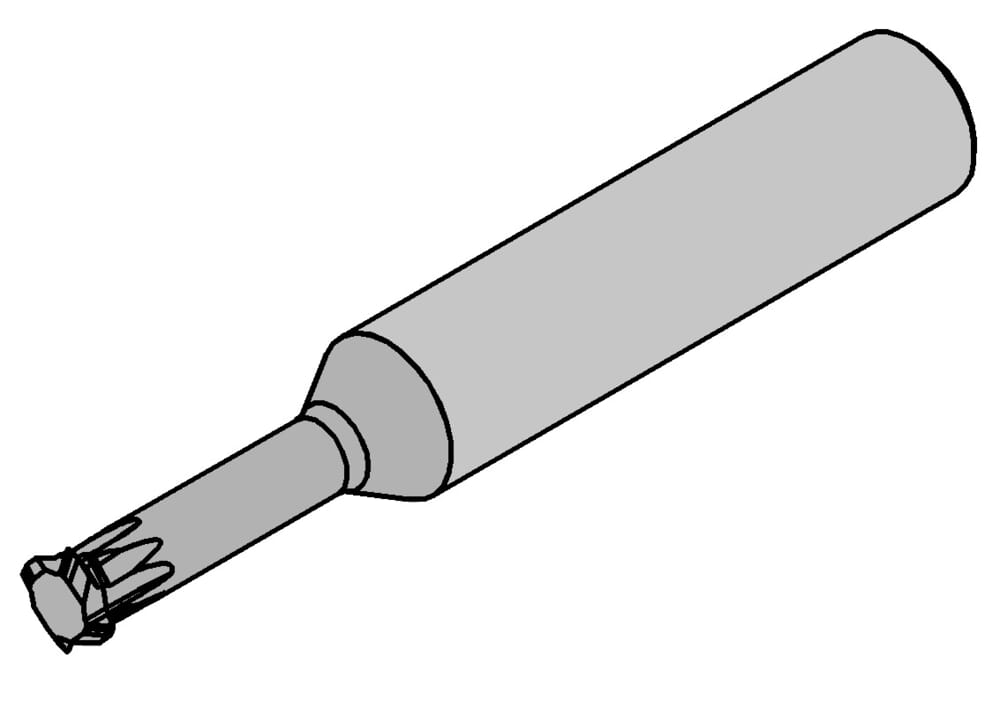

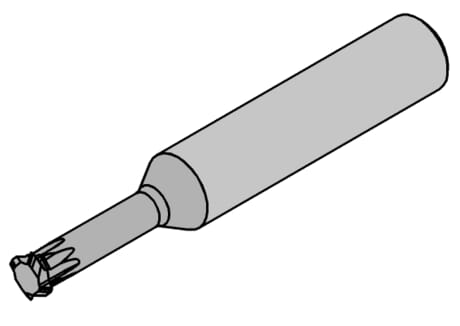

DCG.3.M3.035.2.2.04 RC25

Insert

GEWINDE_VOLLPROFIL.EPS ZAEHNEZAHL_Z3.EPS GEWINDE_INNEN_FRAESEN.EPS GEWINDE_METRISCH.EPS SCHAFTFORM_HA.EPS

Part number DCG3M30352204RC25

HORN Insert DCG.3.M3.035.2.2.04 RC25 for Milling

Please note:Technical instructions

Shank diameter (d2)
4 mm
Neck length (l3)
8 mm
Cutting diameter (d1)
2 mm
Number of teeth (Z)
3 St.
Shank, clamping length (l4)
22 mm
Neck diameter (d3)
1.4 mm
Total length (l1)
39 mm
Thread (Gewinde)
M3
Pitch (P)
0.35 mm
Downloads
DCG_3_M3_035_2_2_04_RC25-DXF.DXF Download
DCG_3_M3_035_2_2_04_RC25-STP.STP Download
DCG_3_M3_035_2_2_04_RC25-DIN.XML Download
DCG_3_M3_035_2_2_04_RC25-ISO.XML Download
Download all files
